So wird die Endlos-Schlauchschelle montiert

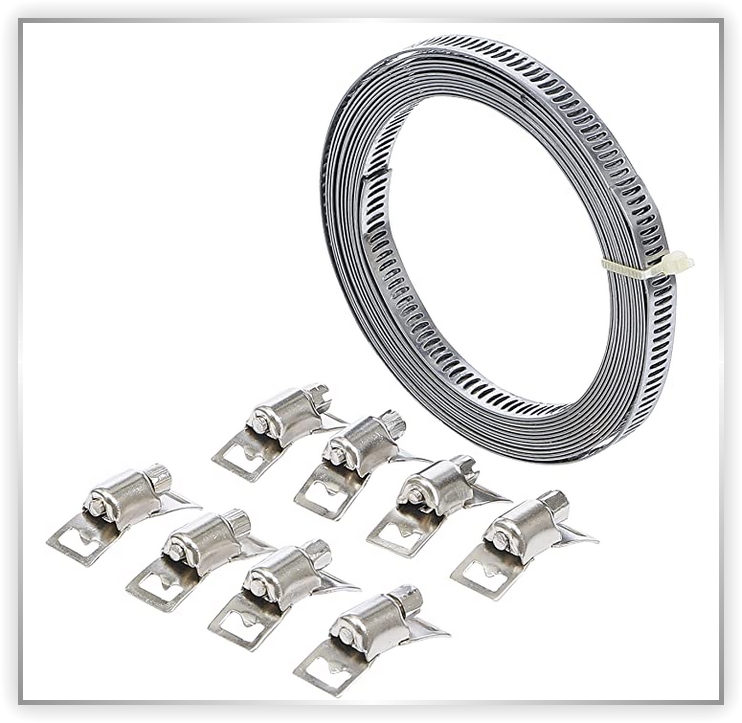

Endlos-Schlauchschellen sind im Hobbybereich bei Bastlern häufig eine kostengünstige und flexible Alternative zu vorgefertigten Schlauchschellen, die zum Verbinden von Schläuchen in Abluftsystemen und Absaugeinrichtungen verwendet werden. Derzeit arbeite ich an einer Absaugvorrichtung für einen Laser. Dabei teste ich verschiedene Abluftschläuche in Kombination mit unterschiedlichen Axiallüftern und Radialventilatoren. Oft fehlt es jedoch an passenden Schlauchschellen. In solchen Momenten erweisen sich Endlos-Schlauchschellen als nützlich. Daher entschied ich mich, einen Schlauchschellen-Satz „Endlos 3 Meter“ bei Amazon zu kaufen, der mich etwa 7 Euro gekostet hat.

Leider ist die Montage einer Endlosschlauchschelle nicht unbedingt selbsterklärend. Bei dem Versuch, die beiden gerippten Edelstahlbänder zusammenzufügen, zu verschrauben, besteht eine hohe Verletzungsgefahr. Die Schraube an der Schelle ist anfangs sehr schwergängig, Werkzeuge rutschen ab und schnell ist die Hand zerstochen oder aufgerissen.

Anleitung aus dem Internet zur Montage einer endlosen Schlauchschelle

Auf Verpackungen oder im Internet finden sich mehr oder weniger aussagekräftige Montageanleitungen für das Zusammenschrauben von Endlosschlauchschellen.

1. Bestimme die notwendige Länge des Schellenbandes.
2. Mit einer Blechschere das Band um den gewünschten Betrag + mindestens 40 mm kürzen.
3. Schiebe das Ende des Schellenbands etwa 40 mm von oben in die Aussparung vor dem Schraubenkopf.
4. Kippe das durch die Aussparung geführte Ende des Schellenbandendes nach oben in Richtung Gehäuse.
5. Führe das nach oben gebogene Schellenbandende unter das und durch die hintere Aussparung wieder nach oben.
6. Hake die Lasche der Aussparung in das Schellenband ein und kontrolliere den Sitz
   (achte auf einen Überstand von min. 20 mm am offenen Ende).
7. Biege das offene Ende nach unten um.
8. Lege die Schelle um den zu befestigenden Körper.
9. Schraube das freie Schellenbandende in den Verschluss ein. Das umgebogene Bandende wird zwischen Gehäuse und Rohr sicher eingeklemmt.

Aber welches Schellenband-Ende muss in das Schraubengehäuse eingefügt werden?

Endlos-Schellenband Montageanleitung aus der Praxis

Die obenstehende Anleitung zum Zusammenbau einer Endlos-Schlauchschelle führt bei Ungeübten oft zu Misserfolgen. Viele denken: „So schwer kann das doch nicht sein, schließlich habe ich bereits mehrere Schlauchschellen verwendet!“ In der Praxis zeigt sich jedoch ein deutlicher Unterschied zwischen dem einfachen Festziehen einer fertigen Schlauchschelle und dem Zusammenbauen einer Schlauchschelle aus ihren Einzelteilen.

Endlos-Schlauchschelle sicher und schnell zusammenbauen

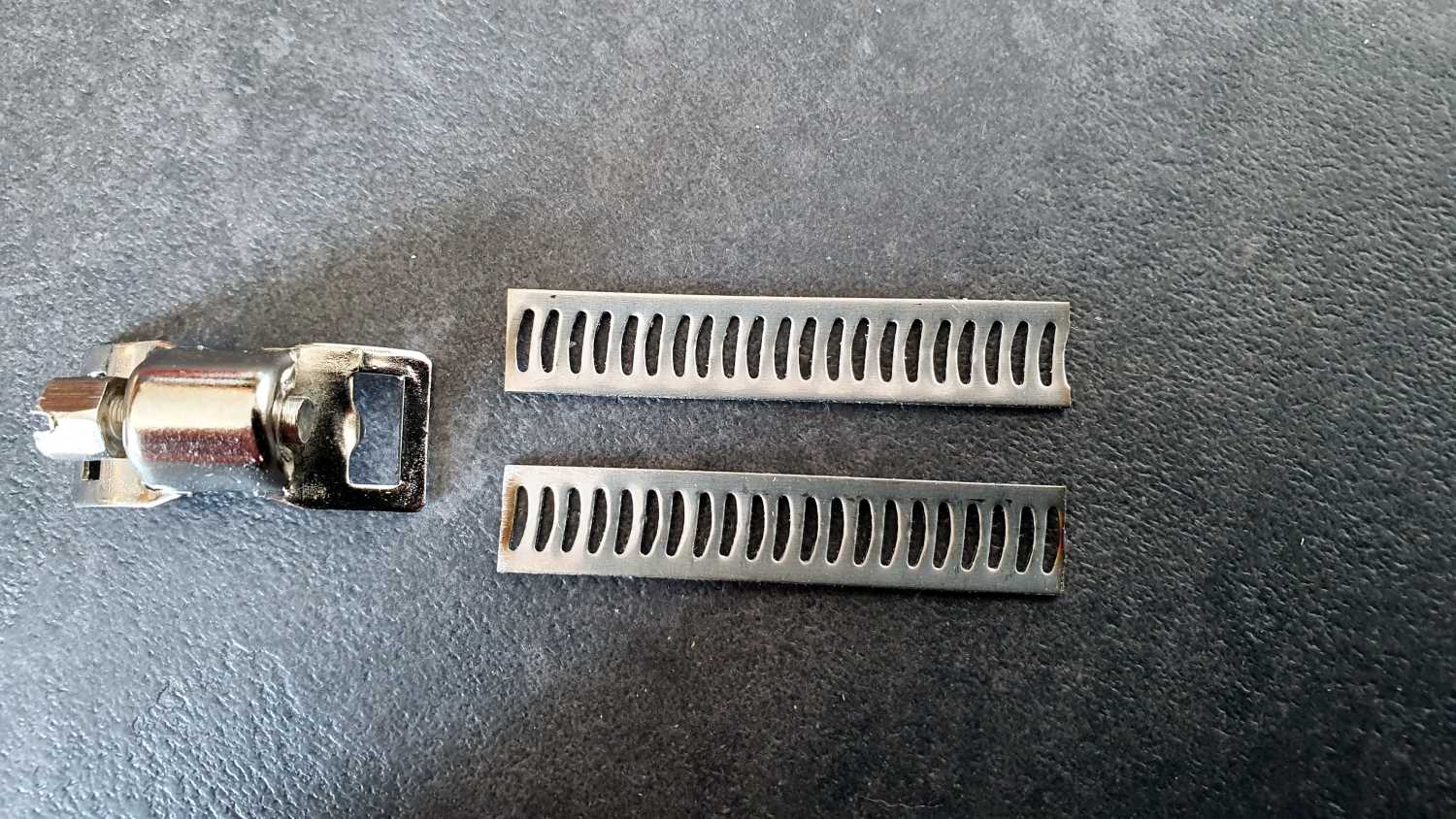

Was nirgends erklärt wird, ist die entscheidende Frage: Welches Ende muss in den Schraubenkopf eingeschraubt werden? Schließlich handelt es sich um ein Gewinde. Wie auf der **Abbildung** dargestellt, variiert die Ausrichtung der gestanzten Rippen je nach Drehung des Schellenbands. Die Unterschiede sind deutlich zu erkennen: eine gerade Seite und eine leicht gewölbte, welche schräg steht. Welche dieser Seiten sollte nun in das Schneckenrad des Schraubenkopfes eingezogen werden? Anfangs stellte diese Frage für mich ein echtes Problem dar. Egal, welche Seite ich versuchte einzuziehen – es war eine Tortur. Mehrfach rutschte der Schraubendreher ab und bohrte sich schmerzhaft in meine Hand. Als ich versuchte, das Schellenband mit einem Akkuschrauber zu montieren, entfloh mir die Schlauchschelle unkontrolliert. Der Schraubenkopf begann sich zu lockern, und der kleine Schraubstock, den ich verwendete, rutschte vom Tisch und fiel mir auf den Fuß. Ich war extrem genervt und überlegte ernsthaft, auf Amazon vorgefertigte Schlauchschellen für meine 150-mm-Abluftschläuche zu bestellen. Über eine Stunde kämpfte ich mit nur einer einzigen Endlos-Schlauchschelle. Für mich gab es zu diesem Zeitpunkt keine **“Alternative“** zu einer fertigen Schlauchschelle aus dem Baumarkt. Dann jedoch kam mir der Gedanke: Verdammt, es muss an mir liegen! Millionen Menschen kaufen und nutzen erfolgreich diese Endlos-Schlauchschellen.

Also begann ich in aller Ruhe nachzudenken.

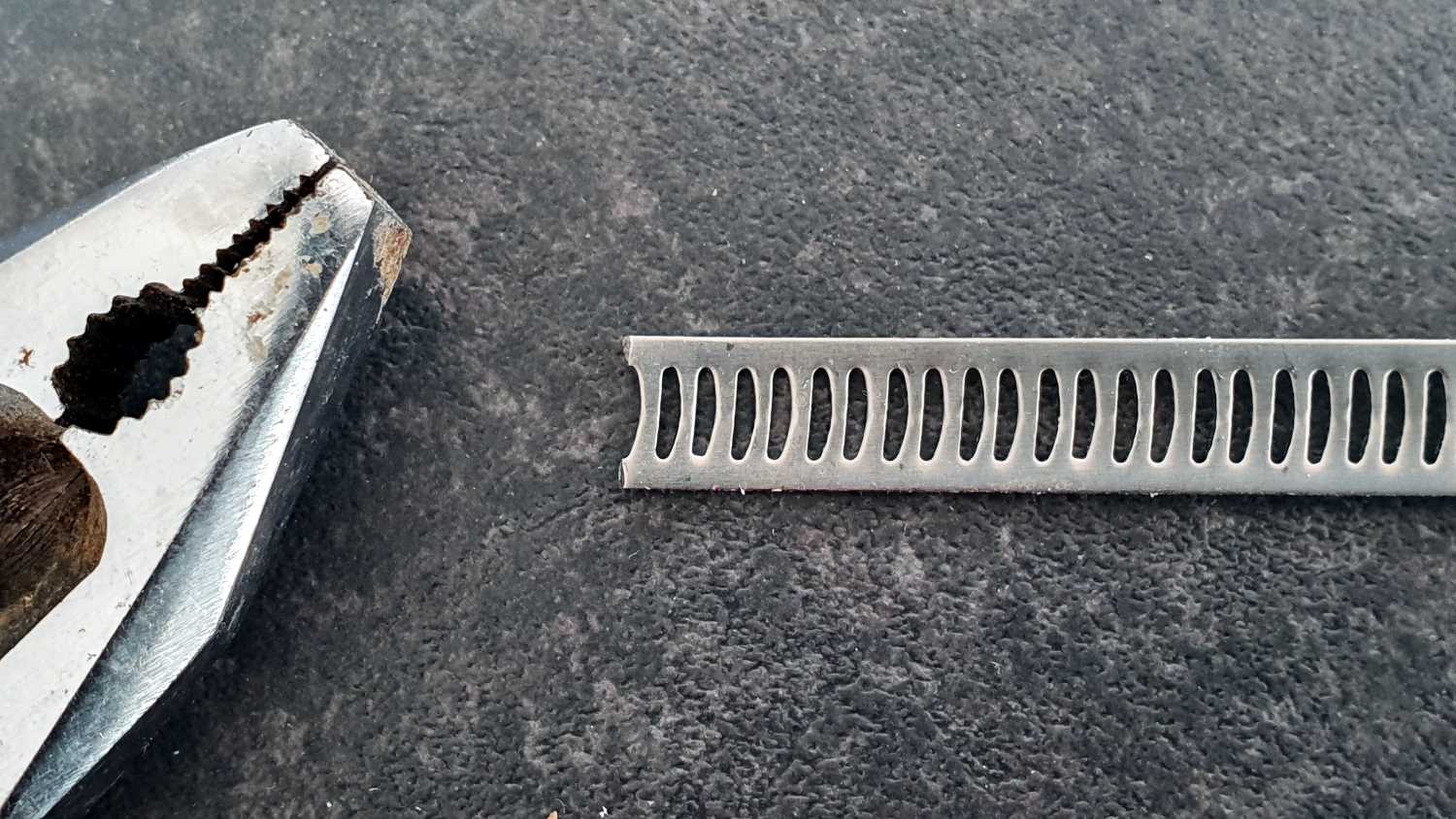

Schellenband sauber durchtrennen

Bisher habe ich mit einer Flachzange das dünne Schellenband der Endlos-Schlauchschelle so gebogen, bis es schließlich brach. Das entstandene Ende wollte ich dann in das Schraubengehäuse einführen.

Das so abgetrennte Ende des Schellenband ist an der dünnsten Stelle gebrochen. Bei näherem überlegen kam mir der Geistesblitz: Wie soll aus so einem zerfranste Schellenband eine ordentliche Schlauchschelle werden? War dies der Grund, weshalb das Schellenband bisher schwierig in den Schraubenkopf eingeführt werden konnte? Ja!

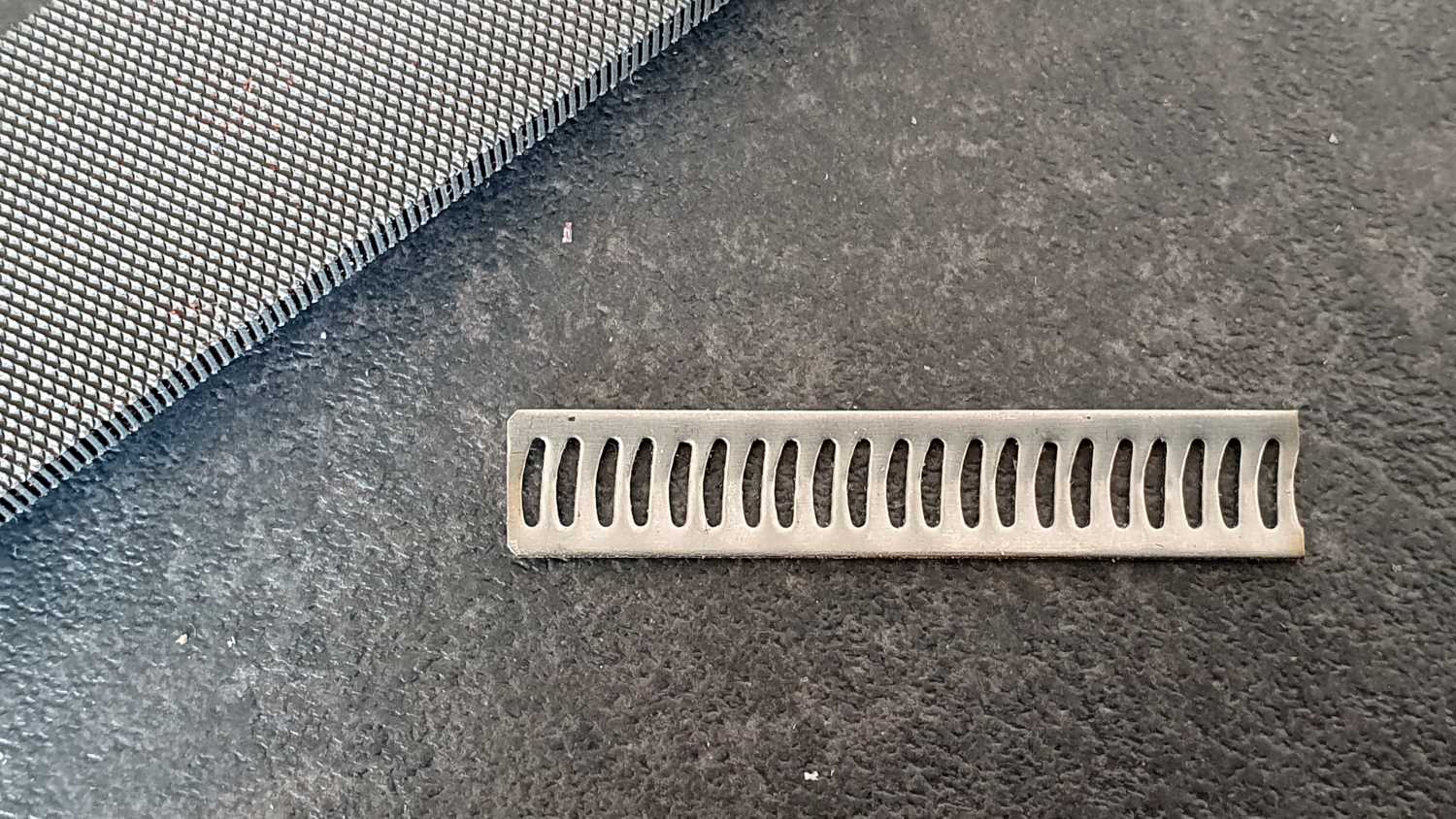

Wenn Du es Dir einfacher mit der Endlos-Schlauchschelle machen möchtest, musst Du das abgetrennte Ende begradigen und mit einer Feile leicht abrunden. Wenn Du das tust, ist das Schellenband schon fast automatisch im Schraubenkopf der Schlauchschelle.

Doch gibt es noch andere Dinge zu beachten.

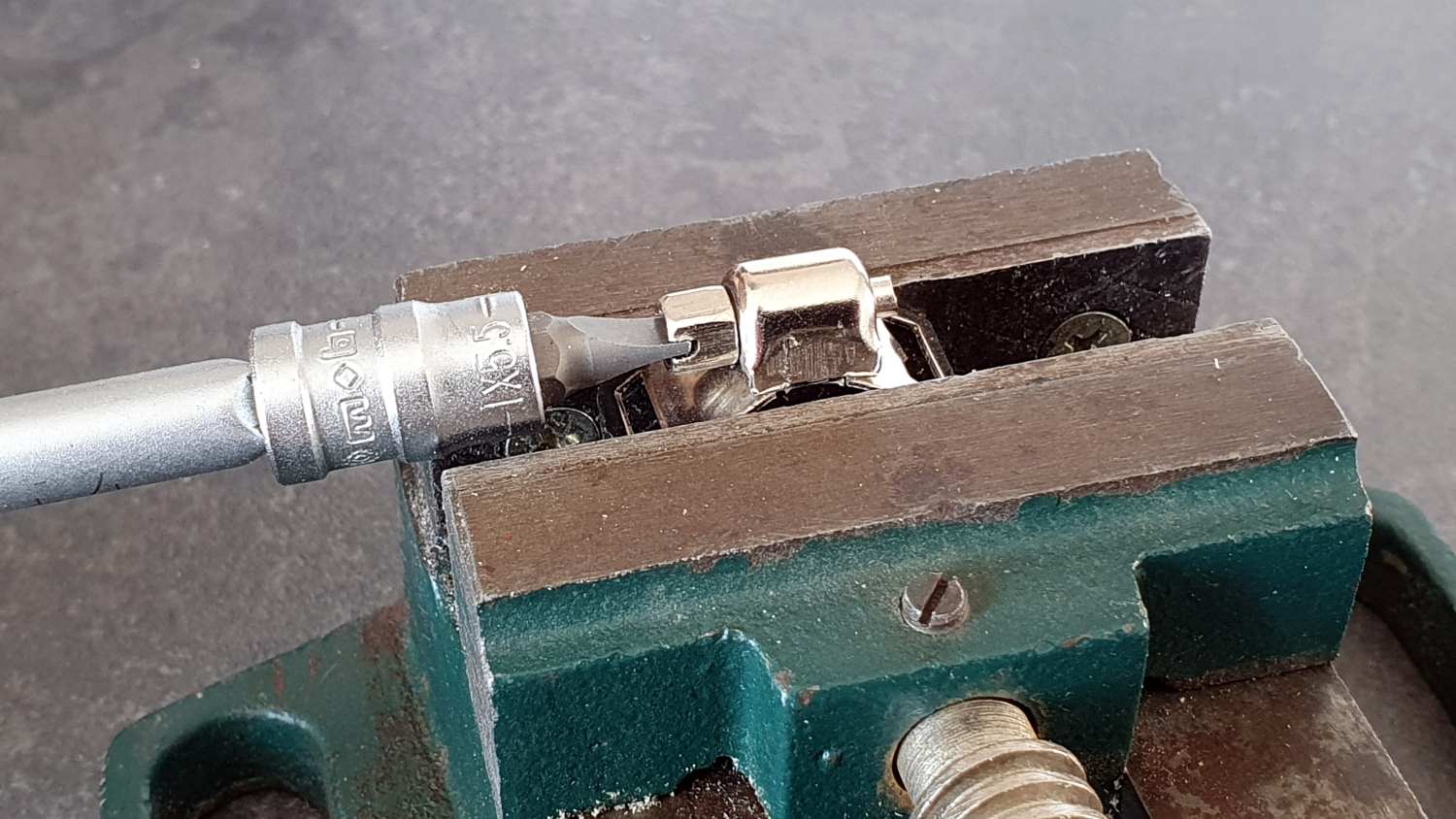

Schraube der Schlauchschelle locker drehen

Die Schraube im Schraubengehäuse kann häufig fest sitzen. Der Unerfahrene – so wie ich es einst war – fragt sich dann: „Warum blockiert das Schellenband die Schraube?“ In der Folge versucht er, mit übermäßiger Kraft auf die Schraube einzuwirken, und endet schließlich damit, sich unabsichtlich mit dem Schraubendreher in die Hand zu stechen!

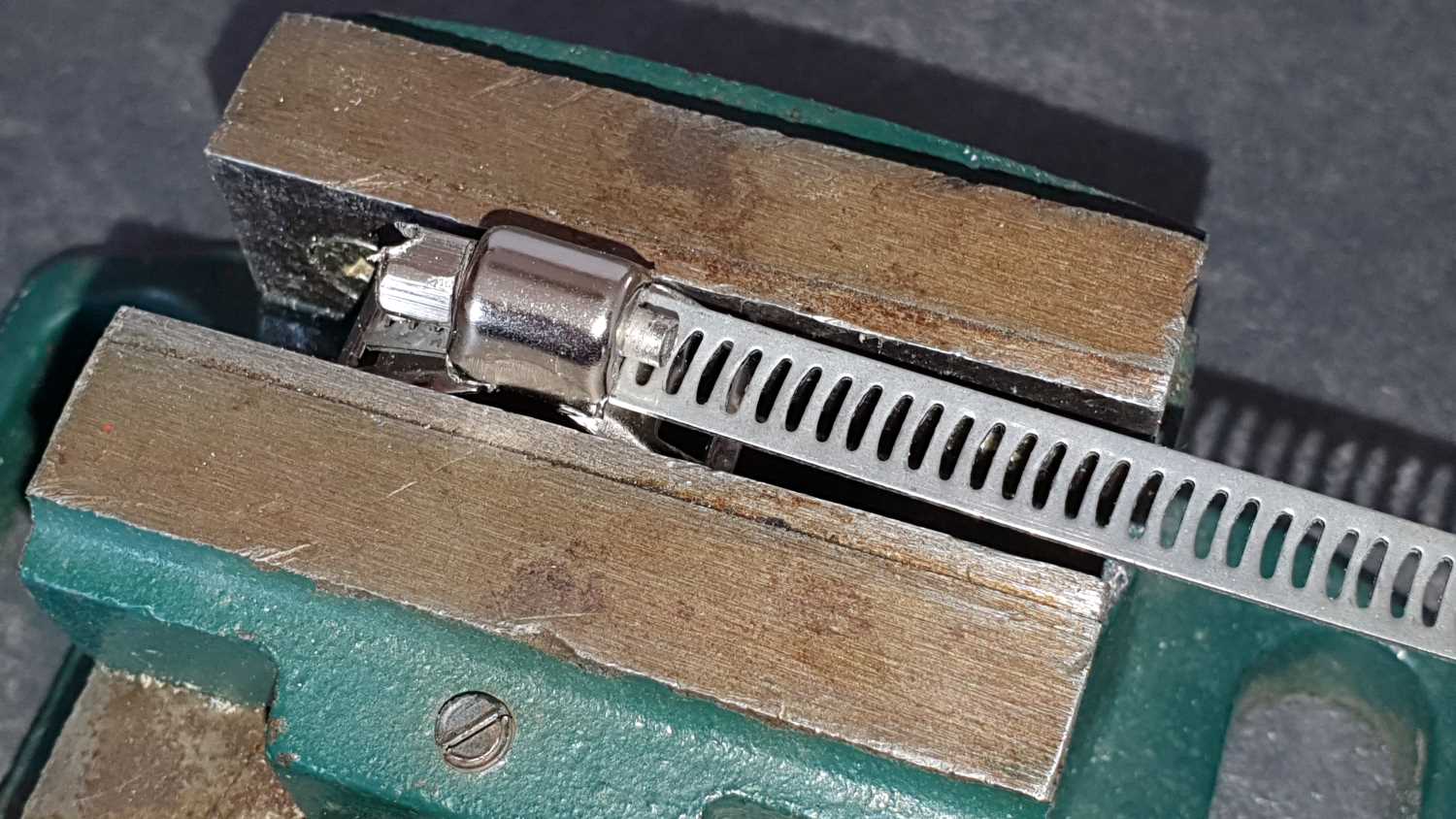

Spanne den Schraubenkopf in einen kleinen Schraubstock oder benutze zum Festhalten wenigstens eine größere und geeignete Zange.

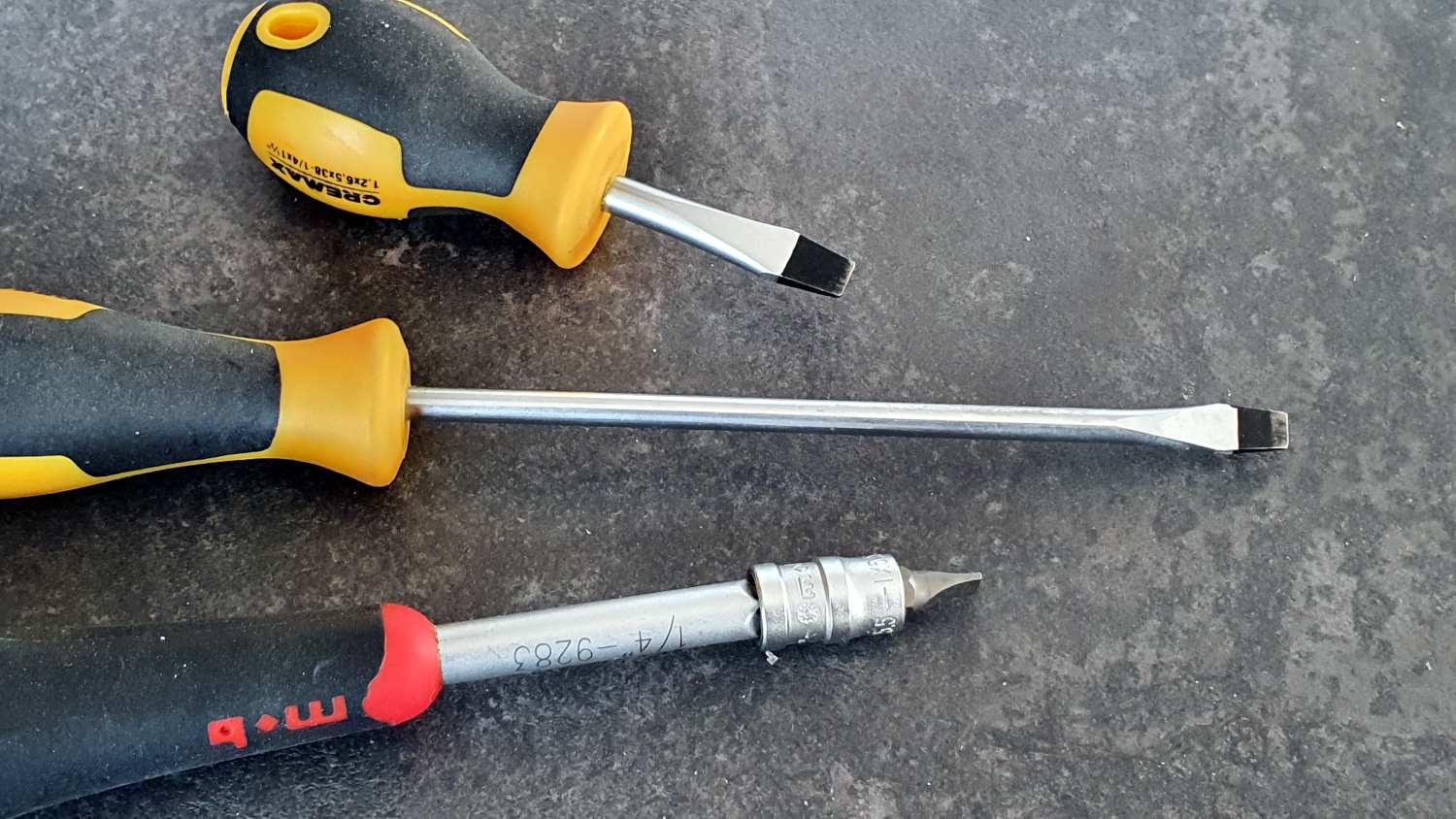

Der richtige Schraubendreher zum Festziehen der Schlauchschelle

Die Wahl eines passenden Schraubenzieher ist angebracht. Ist er zu lang, kann die durch ihn übertragene Kraft schwerer kontrolliert werden.

Gerade die ersten Millimeter des mit Rippen gestanzten Bleches sind oft so schwergängig, dass man glaubt, da ist etwas verkanntet. Oft wird versucht – mit oder ohne Erfolg – gewaltsam die Schraube zu drehen, in der Hoffnung, das Stahlband der Endlos-Schelle wird sich schon irgendwie einziehen lassen.
Das ganze Unterfangen ist mit erheblicher Kraft verbunden. Wenn jetzt der Schraubendreher abrutscht, landet er in der Hand und zersticht Dir die Haut.

Merke: Nutze einen kurzen und an die Form der Schraube angepaßten Schraubendreher. Ein kurzer Schraubendreher ist bei höherem Kraftaufwand sicherer zu führen.

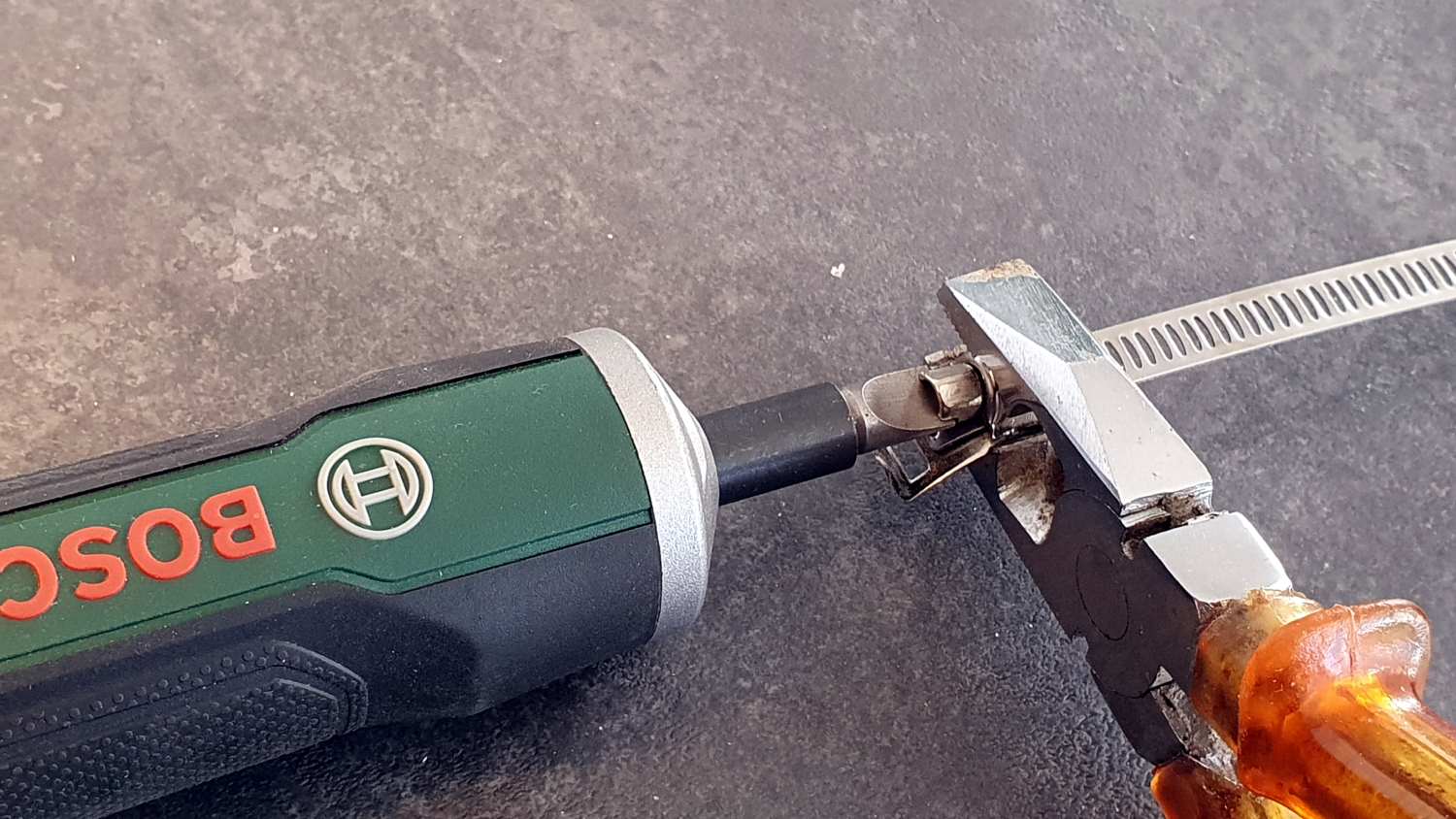

Schlauchschelle mit Akkuschrauber zusammenbauen?

Auf die Idee kam ich auch. Leider hielt ich das Schellenband einfach lose in der Hand und erschrak mächtig, als der kraftvolle, wenn auch kleine Akku-Schrauber, mir aus der Hand gerissen wurde.

Die Schrauben der Schlauchschellen sind oft sehr schwergängig. Halte die Schlauchschelle deshalb nie locker in der Hand, spanne sie ein oder halte die Schlauchschelle wenigstens mit einer größeren Flachzange fest!

Welche Seite/Ende des Schellenband einziehen?

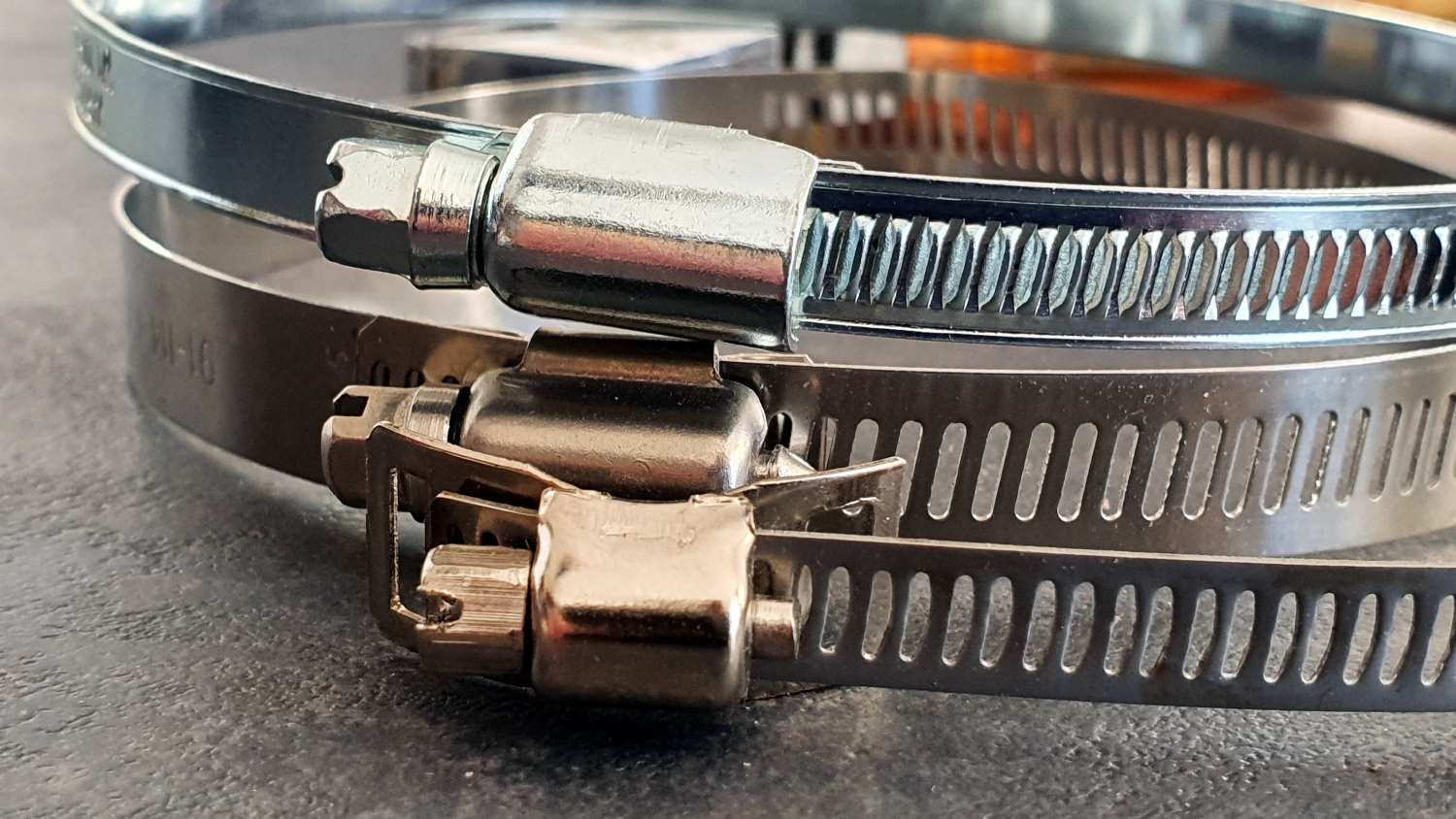

Als ich im Internet keine Antwort auf diese Frage fand, verglich ich kurzerhand einige fertige Schlauchschellen mit den Einzelteilen der Endlos-Schlauchschelle.

Allen gemein ist die Schrägstellung der Lamellen, Rippen. Gut zu erkennen bei den fertigen Schlauchschellen die Ausrichtung dieser Aussparungen. Der dem Rand nächstliegende Bereich der Stanzung wird zuerst eingezogen.

Bei meinem Versuch – nachdem ich die Schnittstelle entgratete und abrundete – zog ich die runde Seite der Aussparung zuerst ein.

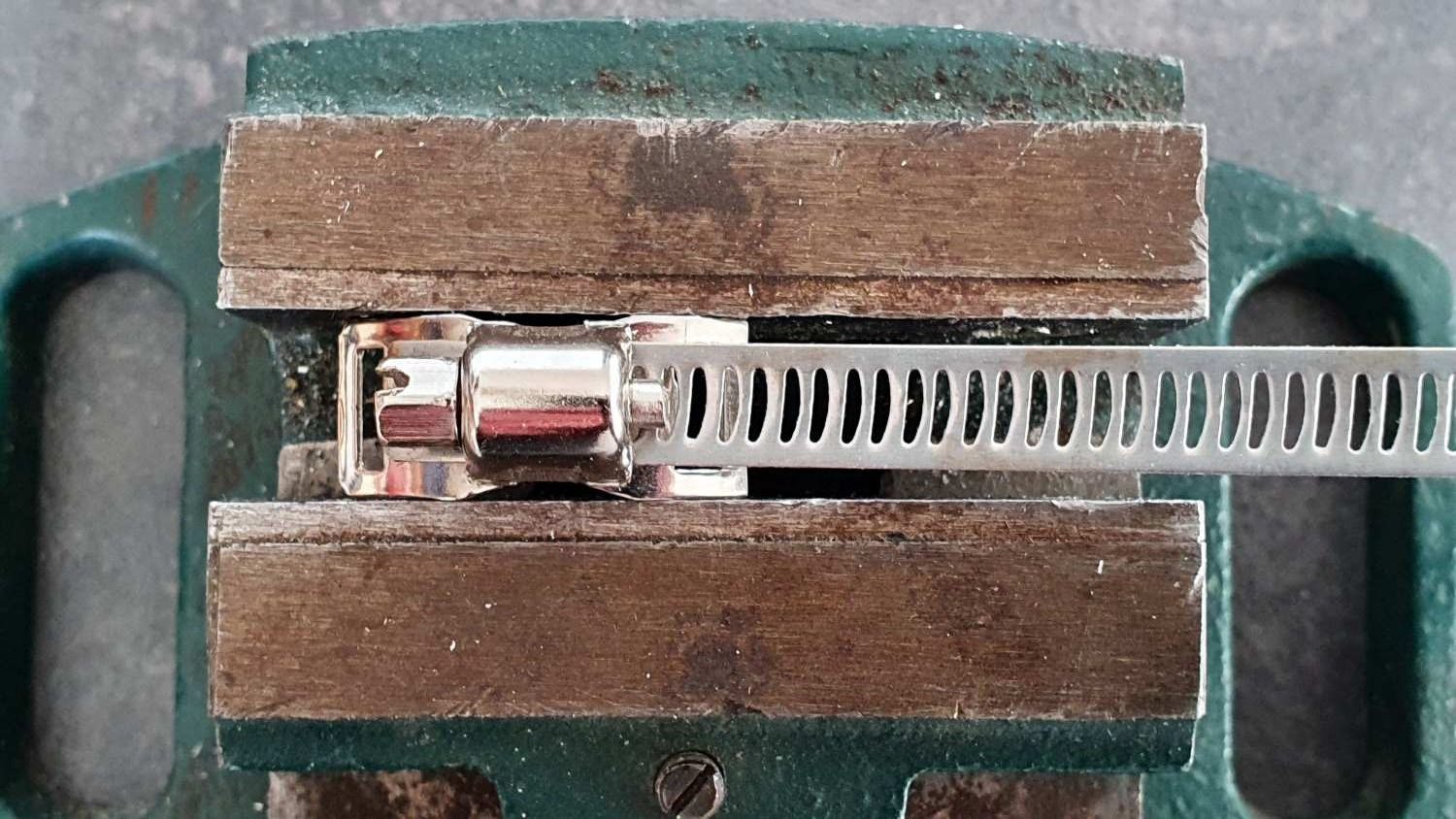

Es ging erstaunlich leicht, im Vergleich zu meinen ersten Versuchen. Doch ist das die richtige Seite, die ich in das Schraubengehäuse einzog? Schließlich ist die Schrägstellung – durch die Wölbung der Lamellen – nicht so deutlich zu erkennen wie bei der fertig konfektionierten Schlauchschelle. Also machte ich ein Test und zog das Schellenband mit der geraden Seite ein und war erstaunt.

Offenbar spielt es bei den Schlauchschellen-Endlos-Sets keine Rolle, in welcher Richtung das Schellenband eingezogen, festgezurrt wird. Was mir half, war allein ein sauberer Zuschnitt des Schellenband, das Locker drehen der Schellen-Schraube sowie Wahl des richtigen Schraubendreher.

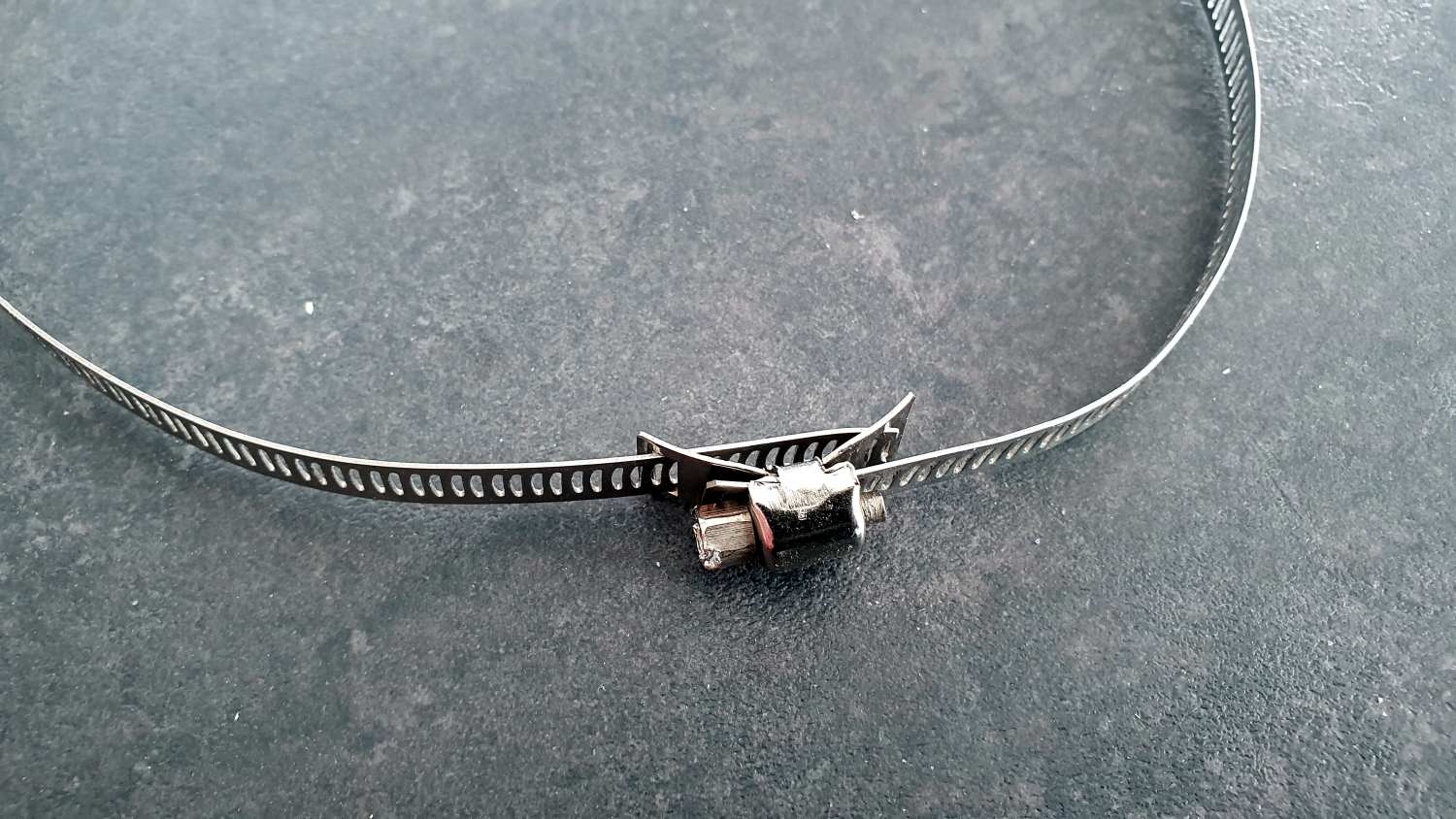

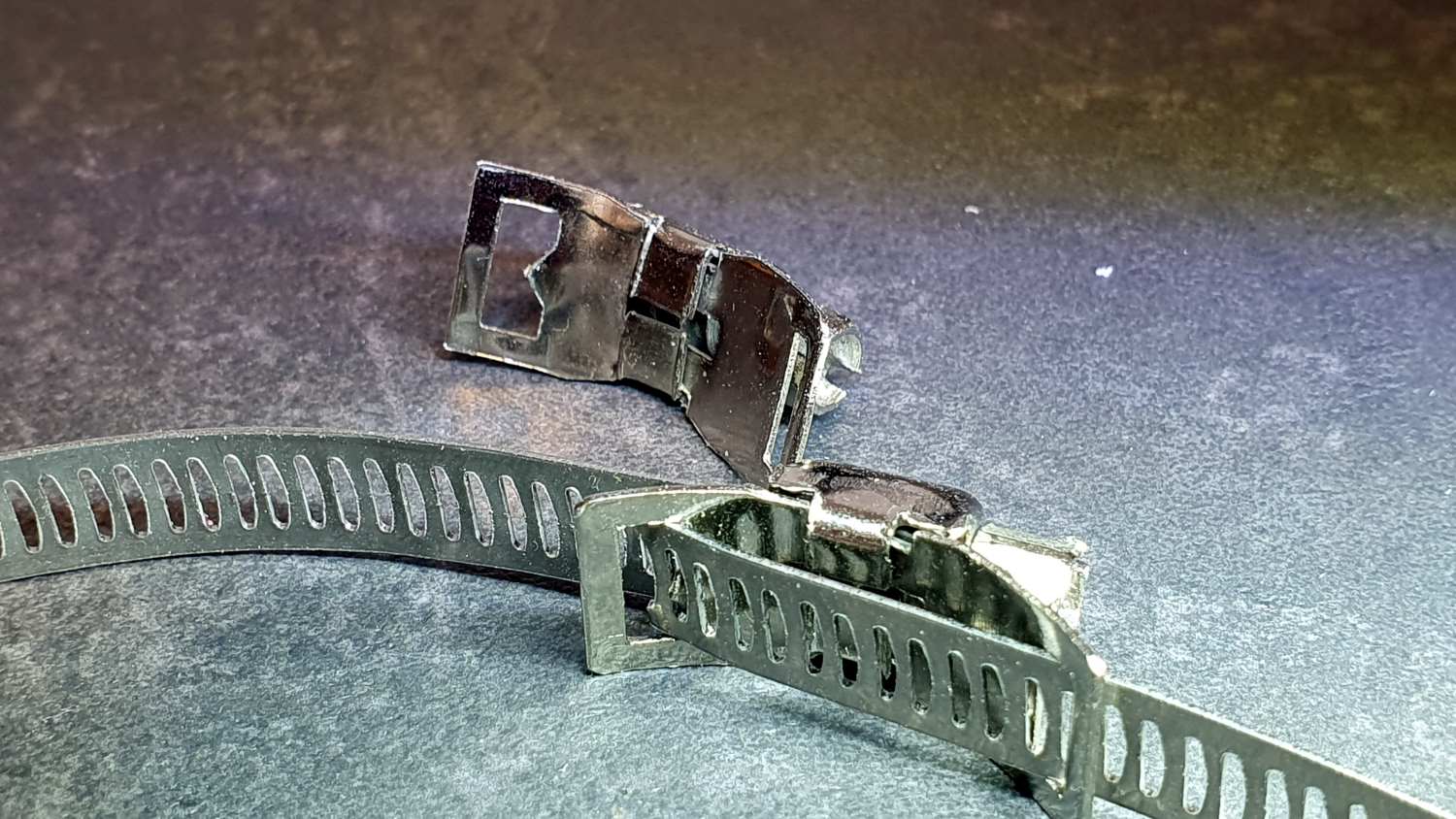

Schellenband einfädeln und an hinterer Aussparung fixieren

Das Schwierigste haben wir hinter uns. Das freie Ende wird durch die Aussparung vor dem Schraubenkopf gefädelt und weiter durch die zweite Aussparung.

In dieser Aussparung (links) befindet sich ein Dorn, der sich in die ausgestanzte Rippe verhakt.

Fazit

Als ich das Set mit den Endlos-Schlauchschellen erwarb, war ich zunächst von der zugrunde liegenden Idee begeistert. Doch die Enttäuschung hielt Einzug, als es mir nur mit Mühe gelang, eine Schlauchschelle zusammenzubauen. Nachdem ich jedoch etwas nachgedacht und begonnen hatte, systematischer vorzugehen, wurde meine Begeisterung neu entfacht. Ich hoffe, dass selbst ungeübte Leser durch diese Hilfeseite nun problemlos in der Lage sind, aus einer Endlos-Schlauchschelle eine funktionstüchtige Schlauchschelle zusammenzustellen.
