Gewindestifte selbst herstellen, anfertigen

Gewindestifte sind für Bastler in vielen Situationen von großer Bedeutung. Ich persönlich setze sie beispielsweise beim Bau eines Gehäuses für meinen Lasercutter ein. Durch die Verwendung von M5-Gewindestiften in Kombination mit Rändelschrauben kann ich Abdeckplatten aus 2020er-Aluminiumkonstruktionsprofilen einfacher und schneller am Gehäuse befestigen.

Gewindestifte aus Gewindestange zurechtsägen

Dieser Abschnitt gestaltet sich als einfach. Mit einer Hand-Eisensäge oder einer kleinen Kapp- und Gehrungssäge lassen sich Gewindestifte zügig von der Gewindestange abtrennen. Allerdings hatte ich mit der Hand-Eisensäge bei kleineren Gewindestiften (10 bis 30 mm) stets Schwierigkeiten beim sicheren Einklemmen im Schraubstock. Entweder verrutschten die Stifte während des Sägevorgangs zwischen den Spannbacken, oder durch zu festes Anziehen wurde das Gewinde, insbesondere bei kleineren Dimensionen, beschädigt.

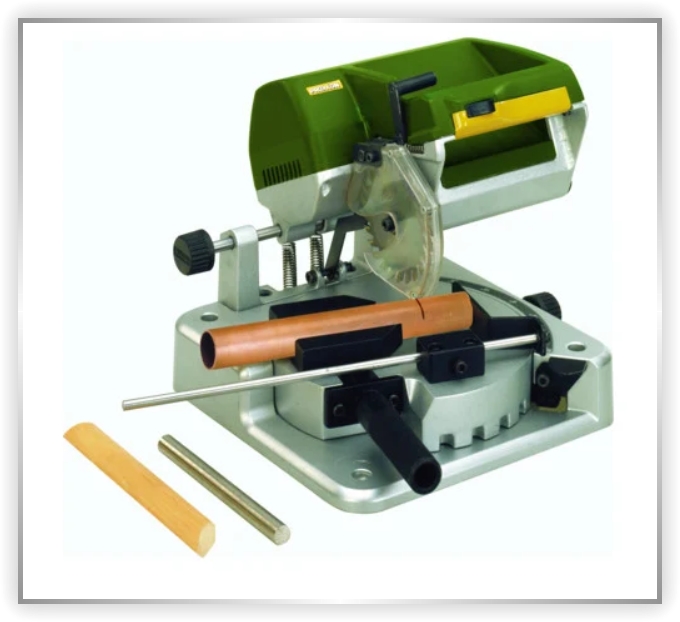

Daher verwende ich die Kapp- und Gehrungssäge KGS 80 von Proxxon. Obwohl der Tiefenanschlag keine Markierungen aufweist und die Längeneinstellung etwas umständlich ist, überzeugt die Säge durch ihre präzisen und entspannten Schnitte. Bevor ich die Gewindestifte verwenden kann, ist eine Nachbearbeitung erforderlich, was oft mit unerwarteten Herausforderungen verbunden ist.

Gewindestift entgraten

Die Schnitte, die mit der kleinen Kappsäge durchgeführt werden, sind nicht optimal; es bildet sich ein störender Grat, der vor dem Einsatz des Gewindestifts in eine Mutter entfernt werden muss. Doch wie kann man einen nur 10 mm langen M5-Gewindestift so sicher halten, dass er problemlos geschliffen oder gefräst werden kann?

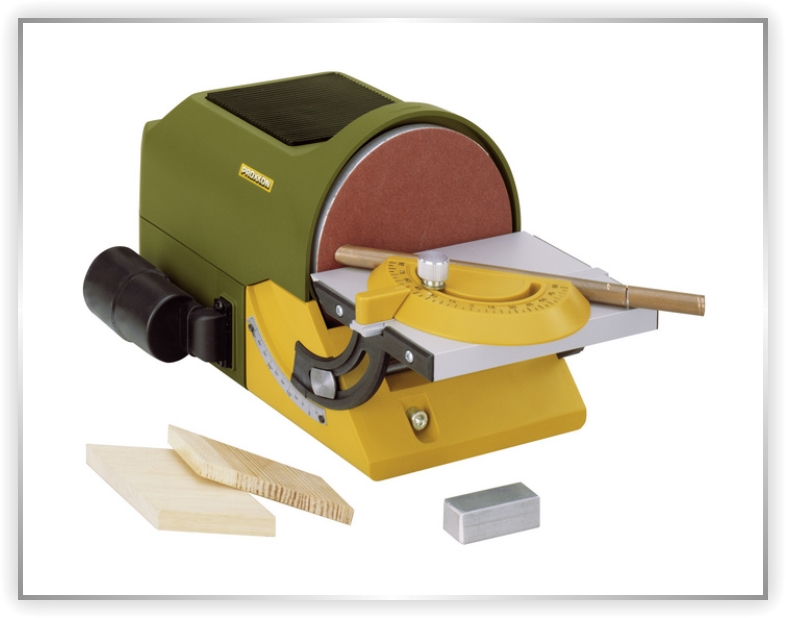

Ich verwende den Proxxon Micromot TG 125/E 27 060 Tellerschleifer zum Entgraten. Dieses Gerät ist leise, platzsparend und ideal für kleinere Arbeiten. Allerdings stellt das Planschleifen sehr kurzer Stifte eine Herausforderung dar. Selbst wenn es gelingt, 5 mm des Stiftes zu fassen und ihn ausreichend festzuhalten, um zu verhindern, dass er wegfliegt, besteht die Gefahr, sich zu verletzen – ein schneller „aua!“ ist oft die Folge. Das Halten des Stiftes mit einer Zange ist möglich und macht das Planschleifen angenehmer. Dennoch muss man häufig darauf achten, dass das abgetrennte Gewinde zusätzlich mit einer Fase versehen wird, damit es problemlos im Innengewinde Platz findet.

Gewindestift mit Fase versehen

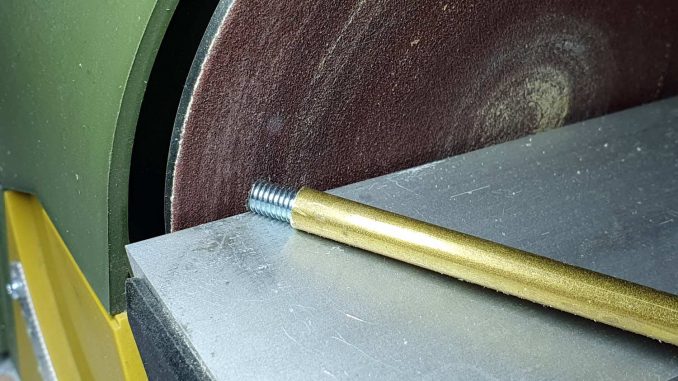

Die Fase ist eine abgeschrägte Fläche an der Kante eines Werkstücks. Alle Schrauben besitzen eine solche Fase am unteren Ende, dem Ende, das dem Schraubenkopf gegenüberliegt. Wenn Gewindestangen zu Gewindestiften gekürzt werden, erleichtert eine Fase das Eindringen in ein Gewinde. An Stellen, wo eine Zange ausreicht, um den Gewindestift beim Planschleifen zu halten, ist es jedoch nicht möglich, auf diese Weise eine Fase effektiv zu bearbeiten. Daher ist eine andere Halterung für die kurzen Gewindestifte erforderlich. Für diese Arbeiten verwende ich ein Messingrohr mit einem Innendurchmesser, der dem Außendurchmesser der Gewindestange entspricht. Bei M5-Gewindestiften empfiehlt sich ein Messingrohr mit 6 mm Durchmesser und 0,5 mm Wandstärke, das im Baumarkt für etwa 3 Euro pro Meter erhältlich ist. Um zu verhindern, dass der kurze Gewindestift aus dem offenen Messingrohr herausrutscht, schiebe ich zunächst ein Stück der Gewindestange in das Rohr. Mit dieser Konstruktion gehe ich dann in einem 45°-Winkel an den Tellerschleifer. Dabei beginnt der Gewindestift im Inneren des Rohres zu rotieren und wird gleichmäßig abgeschliffen.
