Die unterschiedlichen Varianten des Lasergravierer Sculpfun S30
Die Firma Sculpfun bietet unter dem Modellnamen „S30“ drei verschiedene Varianten, die sich in der optischen Leistung der Lasermodule unterscheiden.
- Sculpfun S30 5 Watt mit einer Laserdiode
- Sculpfun S30 PRO: 10 Watt mit 2 gekoppelten Laserdioden
- Sculpfun S30 PRO MAX: 20 Watt mit 4 gekoppelten Laserdioden

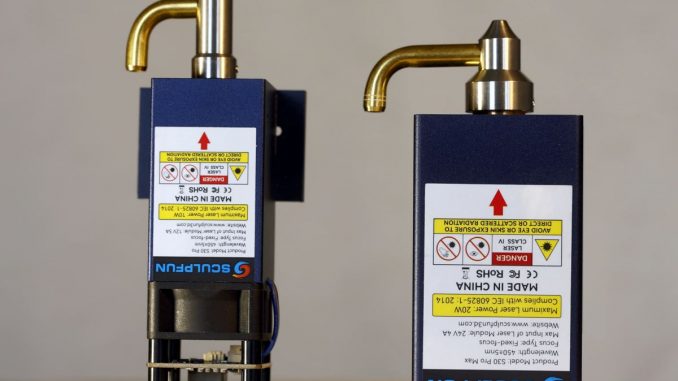

Kann ich auf einen Sculpfun S30 Pro ein 20-Watt (Ausgangsleitung) Lasermodul (S30 PRO MAX) anschließen, betreiben, montieren? Nein!
Sculpfun S30 PRO und S30 PRO MAX sind inkompatibel!
Vor über zwei Jahren erwarb ich mehrere Lasergraviergeräte (ORTUR, BX20). Die unterschiedlichen Lasermodule waren größtenteils austauschbar, was bedeutete, dass eine leistungsstärkere Laserdiode problemlos an einem anderen Controller montiert werden konnte, der auf einem größeren Rahmen installiert war. Besteht die Möglichkeit, auch den Sculpfun S30 mit einem leistungsstärkeren Lasermodul zu versehen und ihn durch einen Umbau funktionsfähig zu machen?
Die Werbung behauptet, dass lediglich das LASERMODUL für den Unterschied bei der Sculpfun S30-Serie verantwortlich ist. Diese Aussage entspricht jedoch nicht der Wahrheit.

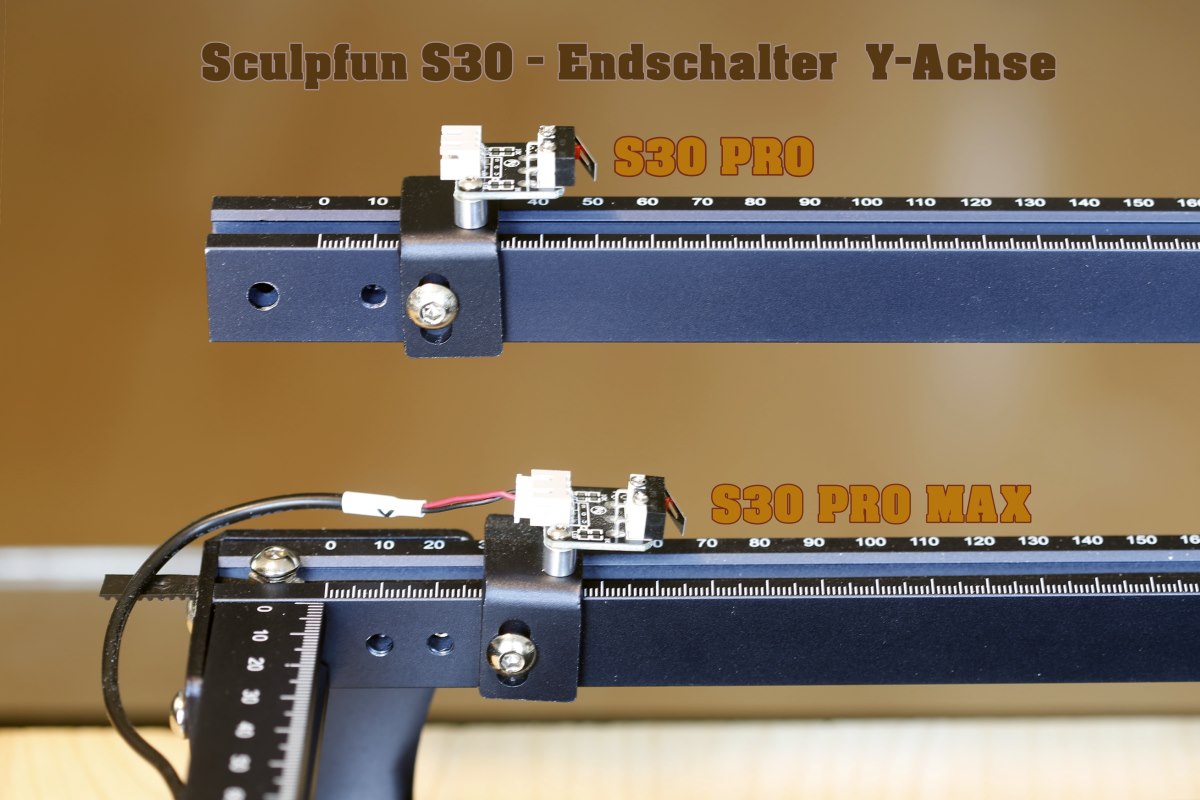

Endschalter passen nicht
Das Lasermodul des Sculpfun S30 Pro Max ist deutlich größer als das der Modelle S30 und S30 Pro von anderen Lasergravierern. Diese Größenunterschiede führen dazu, dass die Befestigungslöcher für die Endschalter nicht mehr übereinstimmen. Es sind keine alternativen Löcher zur Montage der Endstopps vorhanden, weshalb diese manuell nachträglich gebohrt werden müssen.
Der Rahmen des Sculpfun S30 PRO MAX ist mit zwei Bohrungen ausgestattet, die die Anbringung von Endschaltern an unterschiedlichen Positionen ermöglichen.
Das nachträgliche Bohren von Löchern für den Endschalter ist nicht ausreichend, um das stärkere Lasermodul des Sculpfun S30 PRO MAX im S30 PRO zu betreiben. Selbst wenn du eine neue Bohrung für den Endschalter vornimmst und dir bei eBay ein Lasermodul des S30 PRO MAX zusammen mit dem passenden Controller zulegst, wird es dennoch nicht passen.
Gleiche Controller – unterschiedlicher JST Stecker am Lasermodul

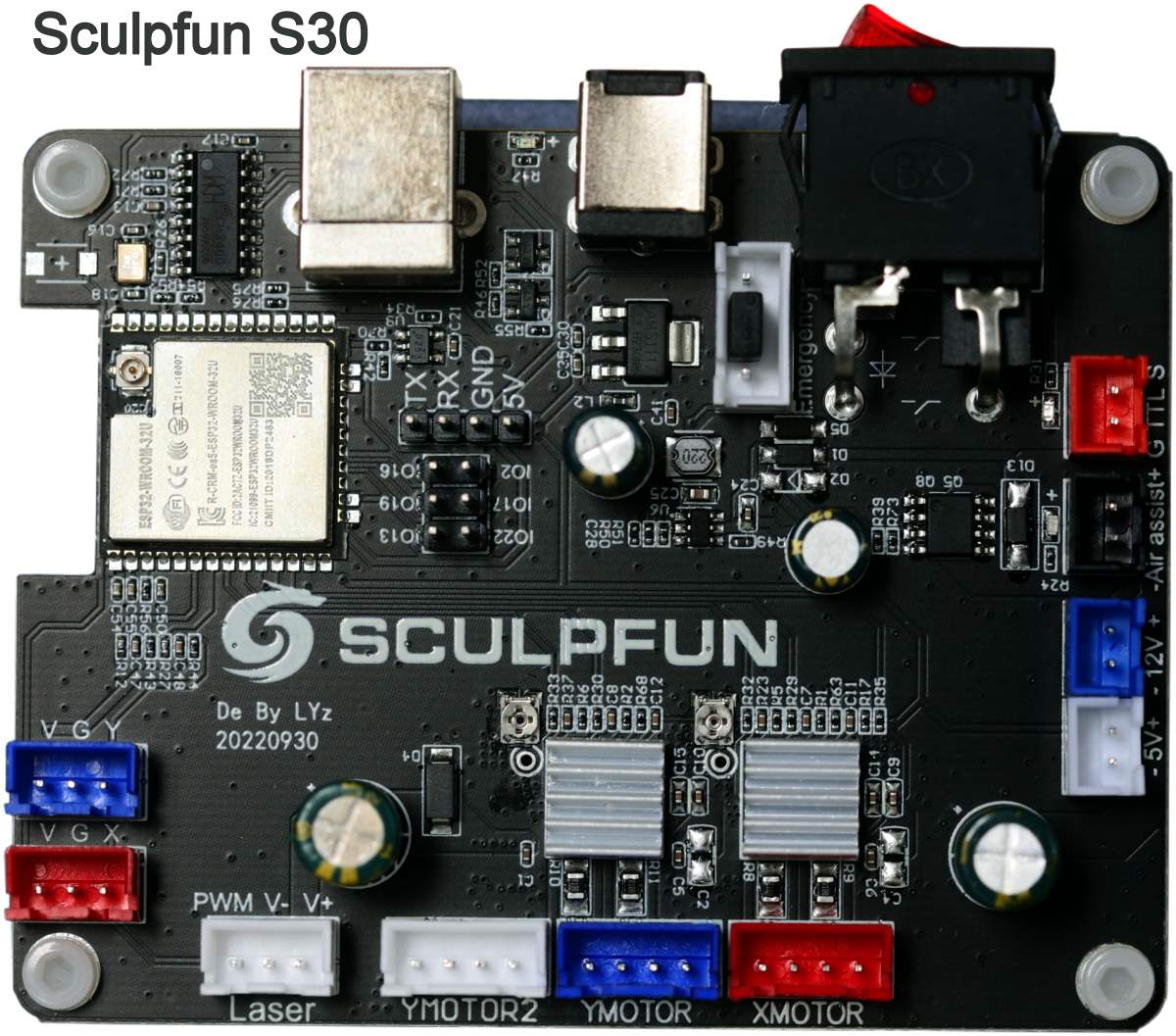

Das Controller-Board ist bei allen Sculpfun Varianten dasselbe, doch die Lasermodule vom S30 PRO und S30 PRO MAX verfügen über leicht unterschiedliche Anschlüsse, Kabel. Der Controller des schwächeren Sculpfun S30 PRO lässt sich nicht ohne kleine Umbaumaßnahme mit dem stärkeren 20-Watt Lasermodul verbinden, den beide Lasermodule benutzen unterschiedliche JST-Steckverbindungen.
JST-Steckverbindungen der 445 nm Lasermodule
- 10 Watt Lasermodul: JST 2mm 4-Pin
- 20 Watt Lasermodul: JST 2mm 3-Pin

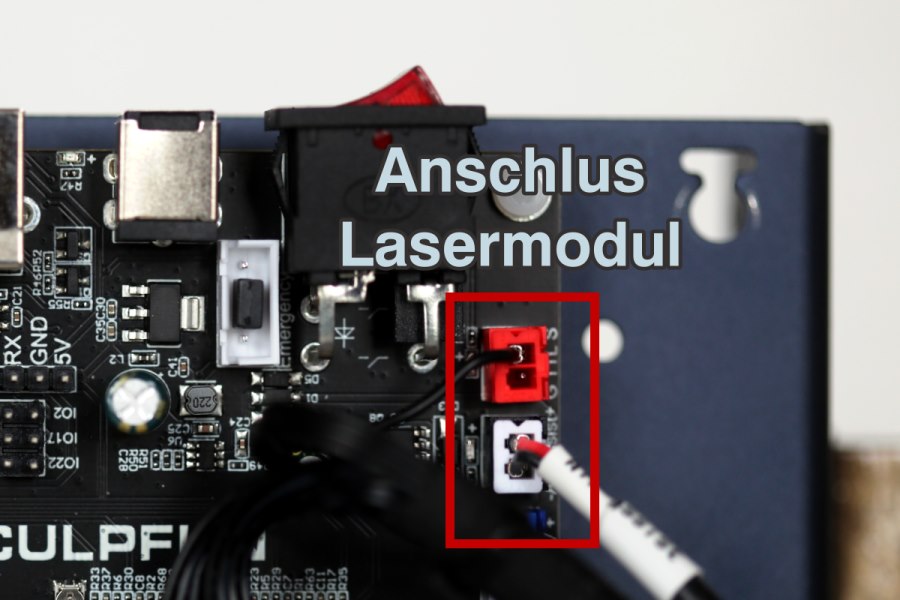

Für Bastler stellt dies jedoch kein Hindernis dar. Die Signale für das Lasermodul werden an den zwei markierten JST-Buchsen auf dem Controller abgenommen. Das Modell S30 Pro führt die 3 Pins zu einem 3-Pin-Stecker, während das Modell S30 Pro Max einen 4-Pin-Stecker verwendet.
Aber leider …. arbeitet das 10 Watt Modul mit 12 Volt, das stärkere 20 Watt Lasermodul, mit den vier in Reihe geschalteten 445 nm Laserdioden, benötigt eine Spannung von 24 Volt.
Unterschiedliche Netzteile
Wie bereits erwähnt, habe ich es ebenfalls versucht. Ich habe ein neues Loch für den Endschalter gebohrt und mir ein 20-Watt Lasermodul samt Controller von einem Bekannten geliehen. Leider war ich jedoch nicht in der Lage, damit zu arbeiten. Selbst bei maximaler Leistung gelang es mir nicht, ein einziges Stück Papier zu schneiden. Mein erster Gedanke war: „Verdammte Axt, habe ich das Lasermodul etwa beschädigt?“

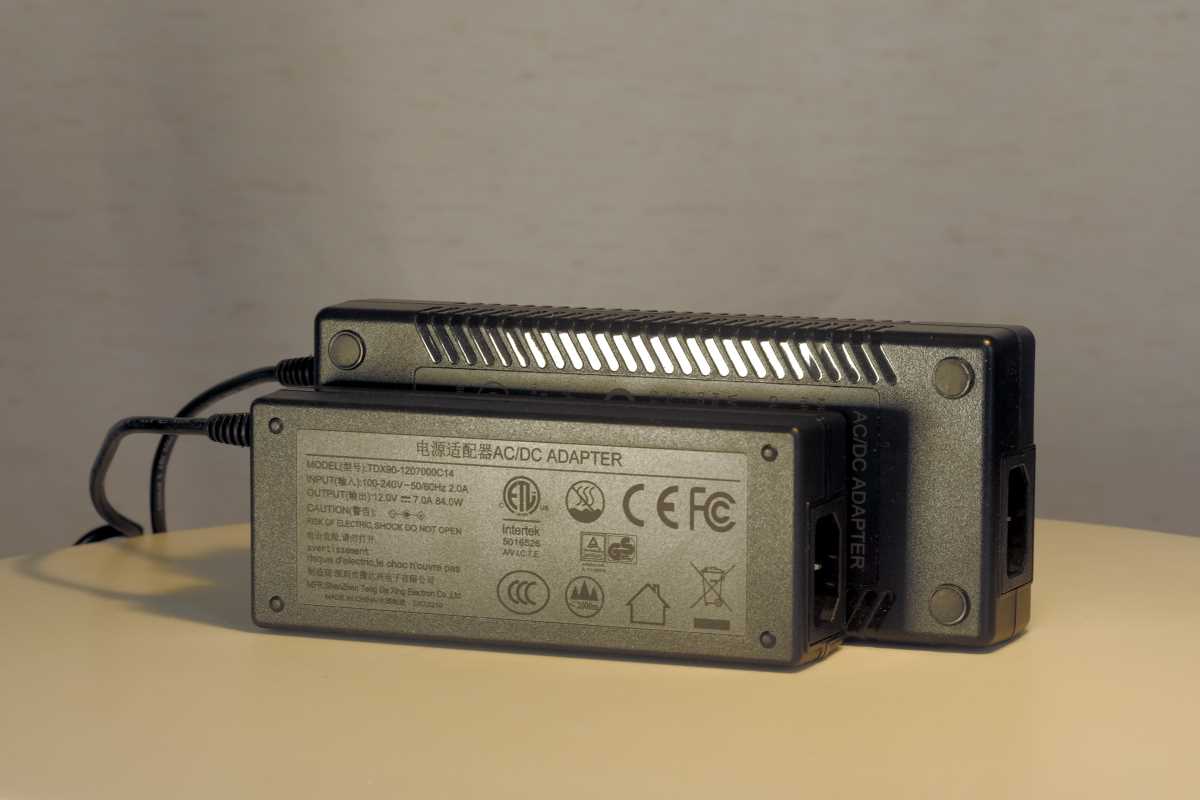

Die Erklärung: Das Netzteil vom Sculpfun S30 PRO ist zu schwach!
- AC/DC Adapter Sculpfun S30 PRO: 84 Watt
- AC/DC Adapter Sculpfun S30 PRO MAX: 120 Watt

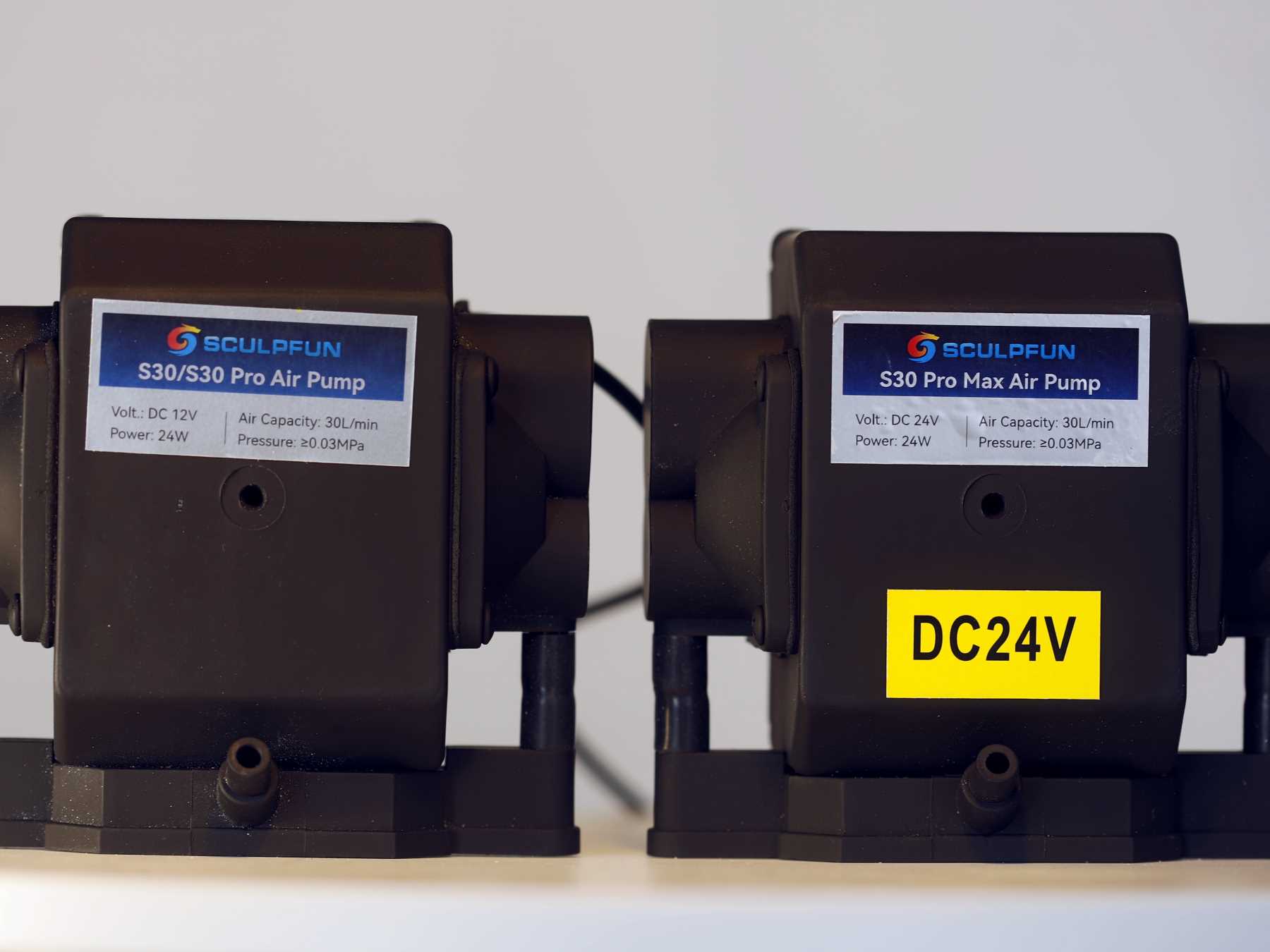

Unterschiedliche Kompressoren (Luftpumpe)
Die Kompressoren weisen zwar ähnliche Designs auf, jedoch benötigt der Kompressor des S30 PRO (links) eine Spannung von 12 Volt, während der Kompressor des größeren S30 PRO MAX (rechts) mit 24 Volt betrieben wird.
Allerdings läuft der 24 Volt Kompressor auch mit 12 Volt – irgendwie.
Sculpfun S30 umbauen: Fazit
Es ist leider nicht möglich, aus dem weniger leistungsstarken Sculpfun Laser-Gravierer S30 einfach einen leistungsstarken S30 PRO MAX für Holz- und Plexiglas-Schnitte zu erstellen, nur durch den Austausch des Lasermoduls. Um die gewünschten Ergebnisse zu erzielen, müssen zusätzlich ein neuer Controller und ein leistungsstarkes Netzteil beschafft werden.
Wenn jemand über ein Netzteil mit 24 Volt und mindestens 5 Ampere verfügt, kann diese Person zumindest die Ausgaben für ein leistungsstärkeres Netzteil einsparen. Sollte die betreffende Person zudem „Elektronik“ als Hobby betreiben, wäre es möglich, den Controller entsprechend anzupassen und passende neue Kabel zu verlegen. Für den durchschnittlichen Bastler und Heimwerker hingegen dürfte diese Vorgehensweise jedoch eher unattraktiv sein.
Bei den Laser-Graviermaschinen von Sculpfun lassen sich die unterschiedlichen Lasermodule nicht untereinander austauschen.
