Wer nur sporadisch mit einem Diodenlaser und LightBurn arbeitet, hat mit Sicherheit nach einem Jahr die meisten wichtigen Informationen wieder vergessen.

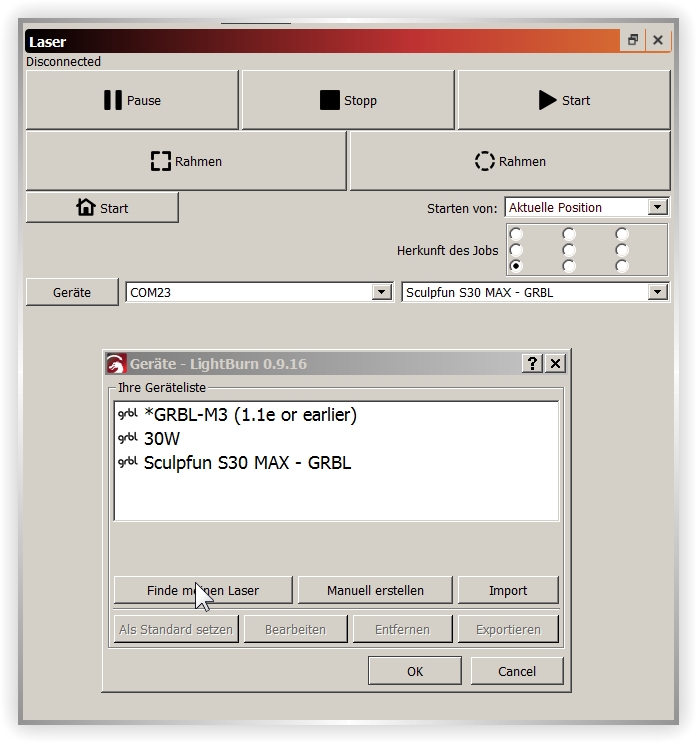

Zuerst muss Lightburn deinen neuen SCULPFUN S30 Lasergravierer finden. Das klappt ganz zuverlässig mit der Funktion Finde meinen Laser .
Du wirst aufgefordert, deinen Laser über USB mit dem Computer zu verbinden. Ist dies getan, klickst du auf den Button „Weiter“.

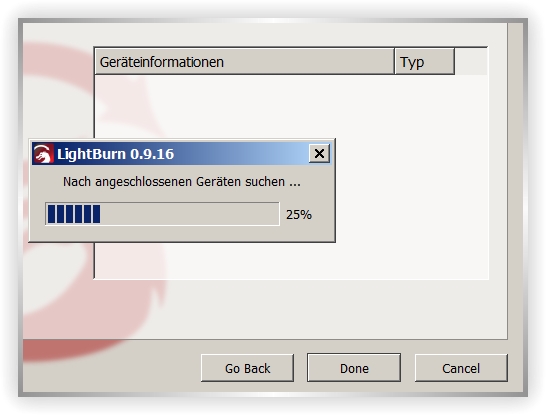

Lightburn beginnt nun mit der Suche nach allen über USB verbundenen Geräten, deren Controller als Laser erkannt wird. Es wäre von Vorteil, dem Laser einen eindeutigen Namen zuzuweisen.

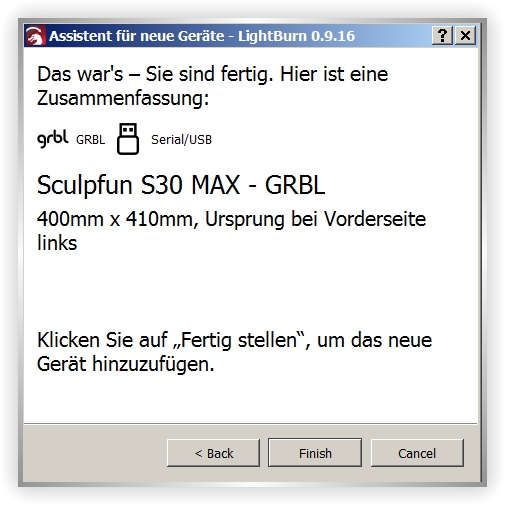

Wenn alles okay ist, gibt der Assistent dir eine Zusammenfassung zurück und bittet um eine Bestätigung der Daten, du sollst den Prozess „Fertig stellen“.

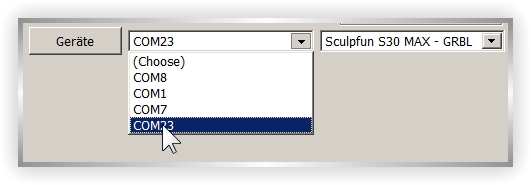

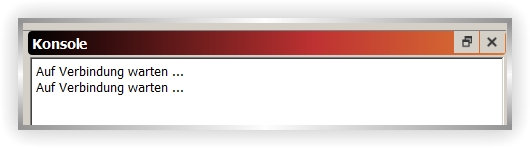

Wählen Sie hier bitte einen Port aus. Lightburn wird dann versuchen, über diesen Port eine Verbindung zum Controller Ihres Lasers über die USB-Schnittstelle herzustellen. Wenn der ausgewählte COM-Port nicht korrekt ist, passiert nach der Meldung „Auf Verbindung warten …“ einfach nichts.
Die Handbücher und Dokumentationen dieser „China Diodenlaser“ lassen oft viele Fragen offen und so ist es normal, dass du jeden angezeigten Port testen musst, bis Lightburn bei der Kontaktaufnahme mit deinem SCULPFUN, ATOMSTACK, ORTHUR oder ähnlichen blauen 450nm Diodenlaser ein Erfolg verzeichnet.

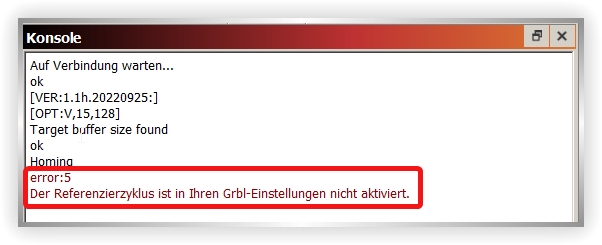

Lightburn quittiert die erfolgreiche Verbindung mit einem schlichten „ok“. Sollten Settings nicht hinhauen, gibt Lightburn eine Fehlermeldung aus. Während Lightburn 0.9 lediglich einen „error:5“ anzeigte, wird Lightburn 1.3 etwas genauer.
Der Referenzierzyklus ist in Ihren Grbl-Einstellungen nicht aktiviert.“
Was ist das nun für ein Fehler? Woher kommt er?
Kurz gesagt: Du hast beim Einrichten deines neuen Laser („Finde meinen Laser“) angegeben, dass der Lasergravierer nach dem Einschalten zu seiner Startposition fahren soll. Die Startposition ist dort, wo die Endschalter deines Lasers montiert sind. In der Regel ist es die Position links vorn.
Was ist Grbl? GRBL ist eine Open Source Software, die sogenannten G-Code umsetzt und direkt in Steuerbefehle für die CNC Maschinen umwandeln kann.
Was ist C-Code? G-Code ist die am weitesten verbreitete CNC – Programmiersprache. Sie wird in der computergestützten Fertigung zur Steuerung automatisierter Werkzeugmaschinen eingesetzt.
Grbl Einstellungen deines Lasers anzeigen
Der Error 5 sagt dir, dass etwas mit den Grbl-Einstellungen und einem Referenzierzyklus nicht stimmt.

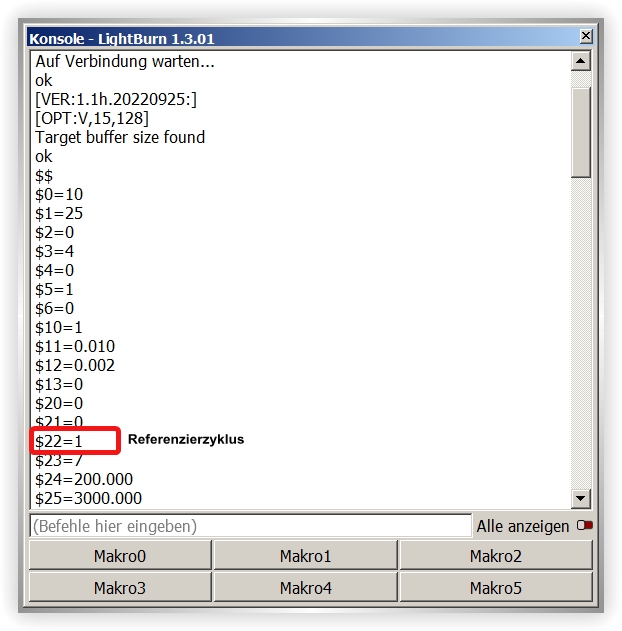

Um die Grbl-Einstellungen deines aktuell verbundenen Lasers in Lightburn abzurufen, gib einfach zwei Dollarzeichen ($$) in die Konsole ein und bestätige mit Enter. Anschließend zeigt Lightburn eine umfangreiche Liste von Variablen an, die alle mit einem Dollarzeichen beginnen.
Die Variabel „$22“ ist in diesem Zusammenhang besonders wichtig – über ihr wird der sogenannte Referenzierzyklus aktiviert („1“) oder deaktiviert („0“). Erst wenn diese Variable auf „1“ gesetzt ist, kann Lightburn vorhandene Endschalter (Endstops) nutzen, um das Lasermodul zu einer festen Startposition zu fahren.
Grbl Einstellungen ändern
Wenn Du den Error 5 erhältst, ist die Variable $22 in Deinen Grbl-Einsellungen auf „0“ gesetzt, Du musst diese Funktion zunächst aktivieren. Tippe dazu in die Lightburn-Konsole „$22=1“ ein und gehe auf Enter. Jetzt ist der Referenzierzyklus aktiviert und Lightburn kann die Endschalter deiner Lasergraviermaschine nutzen um „nach Hause“ zu fahren.
