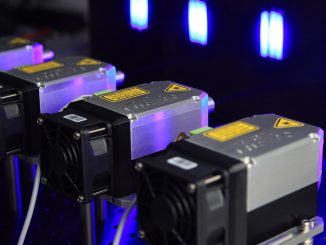

Optische Leistung einer 450nm Laserdiode Das Laserschneiden von intensiv gefärbtem Acrylglas (Plexiglas) lässt sich bereits mit kompakten Lasermodulen oder Laserdioden durchführen. Allerdings neigen Hersteller und Verkäufer dazu, bei der Leistungsangabe dieser kleinen Module ungenau zu […]
Für den schmalen Geldbeutel gibt es derzeit verschiedene kostengünstige und praktische Lösungen. Lasercutter und Gravurgeräte aus China sind bereits ab 200 bis 400 Euro erhältlich. Allerdings handelt es sich dabei oft um technisch fragwürdige Geräte […]
Sie können eine Vielzahl von Materialien bearbeiten, bei denen zuvor unterschiedliche Werkzeuge erforderlich waren. Ein wesentlicher Vorteil dieser Methode ist die kontaktlose Bearbeitung, da das Werkstück nicht eingespannt werden muss. Zudem entfällt das mühsame Anreißen […]
Laser sind aus der modernen Industrie nicht mehr wegzudenken. Auch für Hobbymacher stehen inzwischen kostengünstige und qualitativ akzeptable Lösungen zur Verfügung. Laser Cutter und Laser-Gravierer aus chinesischer Produktion sind bereits ab Preisen zwischen 200 und […]
Insbesondere bei leistungsstarken 445 nm Laserdioden, wie beispielsweise im Bereich von 5 bis 30 Watt, besteht häufig das Problem, einen runden Fokuspunkt zu erzielen. Der Spot des austretenden Laserstrahls zeigt oft die Form eines Strichs oder Ovals, was die Schneid- und Gravierleistung erheblich einschränkt.
Zur Wiederherstellung eines optimalen Fokus kann ein Paar sogenannter anamorpher Prismen eingesetzt werden. Diese Prismen bestehen aus Keilprismen, und durch eine sorgfältige Auswahl des Neigungswinkels zwischen den beiden Keilprismen lässt sich ein elliptischer Laserstrahl so manipulieren, dass ein runder Querschnitt entsteht.
Eine alternative Bezeichnung für diese Prismen ist auch „anamorphotische Prismen“.
Hochwertige optische Glasprismen, die speziell für die Korrektur von Laserstrahlen entwickelt wurden, sind mit einer Antireflexbeschichtung (AR-Beschichtung) versehen. Sie sind optisch präzise bearbeitet und garantieren minimale Verluste bei gleichzeitig hervorragender Strahlformung.
Anamorphotische Prismen korrigieren die häufig von Laserdioden erzeugten asymmetrischen elliptischen Strahlen, sodass diese nahezu einen kreisförmigen Spot erzeugen. Die Verwendung der Prismen erfolgt paarweise, um die Größe des Eingangsstrahls entlang einer Achse zu vergrößern, während die andere Achse unverändert bleibt.
Antireflexbeschichtung
Anamorphe Keilprismen zur Strahlenkorrektur werden mit einer Antireflexbeschichtung versehen. Diese AR-Beschichtungen dienen dazu, Reflexionen auf optischen Oberflächen von Linsen, Objektiven, Prismen oder Platten zu minimieren und gleichzeitig die Lichttransmission zu erhöhen. Die Transmission beschreibt die Fähigkeit eines Mediums, Wellen wie Licht oder Schall hindurchzulassen. Bei Objektiven und Okularen mit einer AR-Beschichtung spricht man von einer Vergütung, während bei Brillen, Sichtfenstern oder Bildröhren der Begriff Entspiegelung verwendet wird.
Durch die Möglichkeit, die Position der Prismen anzupassen, kann der Anwender Schwankungen im Strahldurchmesser effektiv ausgleichen. Zudem sind anamorphe Prismen eine kostengünstigere Alternative zu Zylinderlinsen vergleichbarer Qualität.
