JST-Steckverbindungen

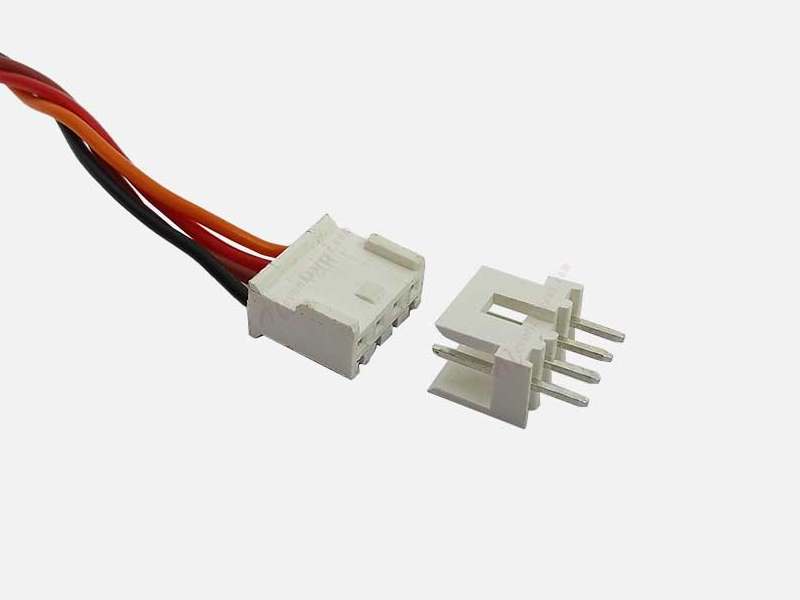

JST-Steckverbinder sind elektrische Verbindungsstücke, die ursprünglich von der Firma JST Mfg. Co. (Japan Solderless Terminal) entwickelt wurden. Dieses Unternehmen fertigt eine Vielzahl von Serien und Rastermaßen von Steckverbindern. JST-Steckverbinder finden in einer breiten Palette von Produkten Anwendung. Es ist anzumerken, dass der Begriff „JST“ häufig fälschlicherweise als allgemeiner Begriff für kleine elektrische Steckverbinder verwendet wird, die auf Leiterplatten montiert sind.

JST Steckverbindung lösen

Jeder Anfänger kennt das Problem: Beim Versuch, einen JST-Stecker von der entsprechenden JST-Buchse zu lösen, löst sich häufig ein gecrimptes Kabel aus dem Stecker. Doch wie kann ich einen JST-Stecker am besten abziehen, ohne den Draht zu beschädigen? Für das sichere Öffnen von JST-Steckverbindungen ist eine spitze, gebogene Pinzette äußerst hilfreich. Ist diese nicht verfügbar, kann auch eine herkömmliche Pinzette verwendet werden, allerdings ist deren Wirksamkeit in diesem Fall eingeschränkt.

JST-Stecker von JST-Buchse auf Leiterplatte lösen

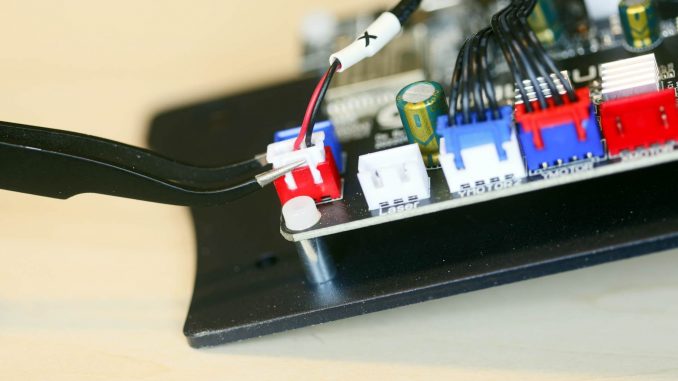

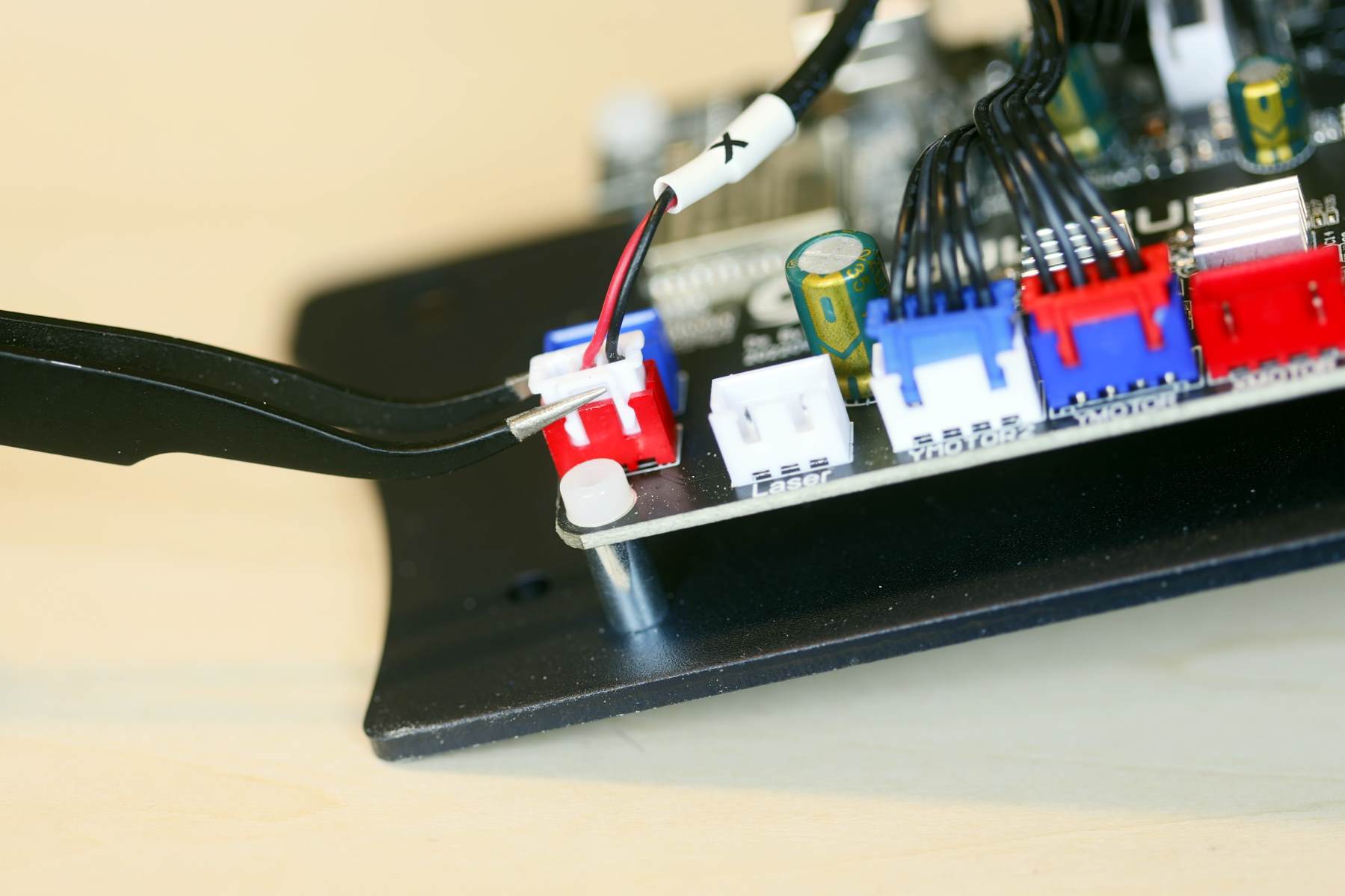

Um einen JST-Stecker aus einer aufgelöteten JST-Buchse zu entfernen, empfiehlt sich eine kleine spitze gebogene Pinzette. Mit solch einer Pinzette umschließt Du den Stecker und hebelst ihn ganz einfach aus der Buchse. Dank des weichen Kunststoffes – aus dem JST-Steckverbindungen bestehen – wird weder etwas abgebrochen noch verbogen.

Hast Du nur eine normale Pinzette zur Verfügung, rüttelst oder ziehst Du so lang am Stecker, bis er sich aus der Buchse löst.

Egal, ob gebogene oder gerade Pinzette – Hauptsache du umschließest fest den Stecker und kannst ihn herausziehen, ohne Kabel und Drähte abzureisen.

Wer über viel Zeit und Fingerspitzengefühl verfügt, kann mit einem kleinen Schlitz-Schraubendreher den Verschlussmechanismus aufhebeln und dann entspannt den Stecker ziehen. Vorausgesetzt die Buchse ist auf einer Leiterplatte verbaut und diese eingespannt, arretiert. Alles andere wird recht friemelig.

Freiliegende JST-Verbindungen lösen

Nicht immer ist die JST-Buchse auf einer Leiterplattenplatine aufgelötet. Oft handelt es sich bei einer JST-Steckverbindung um eine Kabelverlängerung oder einen Kabeladapter.

Auch hier empfiehlt sich der Einsatz einer gebogenen Pinzette zum Lösen einer JST-Steckverbindung. Mit einer Hand hältst Du die Buchse fest, in der anderen Hand befindet sich die Pinzette, mit welcher du die Verbindung öffnest.

JST Stecker erkennen

Verkäufer (beispielsweise bei eBay oder Amazon) verwenden oft falsche Namen, um Stecker zu beschreiben, was häufig zu Verwirrung über die genaue Serie eines bestimmten Steckers führt. Auf Blogs und Websites kommt es häufig vor, dass fälschlicherweise auf einen bestimmten Stecker verwiesen wird, indem einfach der Name des Herstellers (JST) verwendet wird.

Um Verwirrung zu vermeiden, wird ein Stecker (Konnektor) am besten wie folgt beschrieben:

• Name des Herstellers
• genaue Steckerserie und optional
• Rastergröße

Zum Beispiel:

• „JST-XH“ oder
• „JST-XH-2,50 mm“ oder
• „2,50 mm JST XH-Serie“

HINWEIS: Einige 2,50-mm-Teile werden online fälschlicherweise als 2,54 mm (0,100 Zoll) und 1,25-mm-Teile fälschlicherweise als 1,27 mm (0,050 Zoll) verkauft.

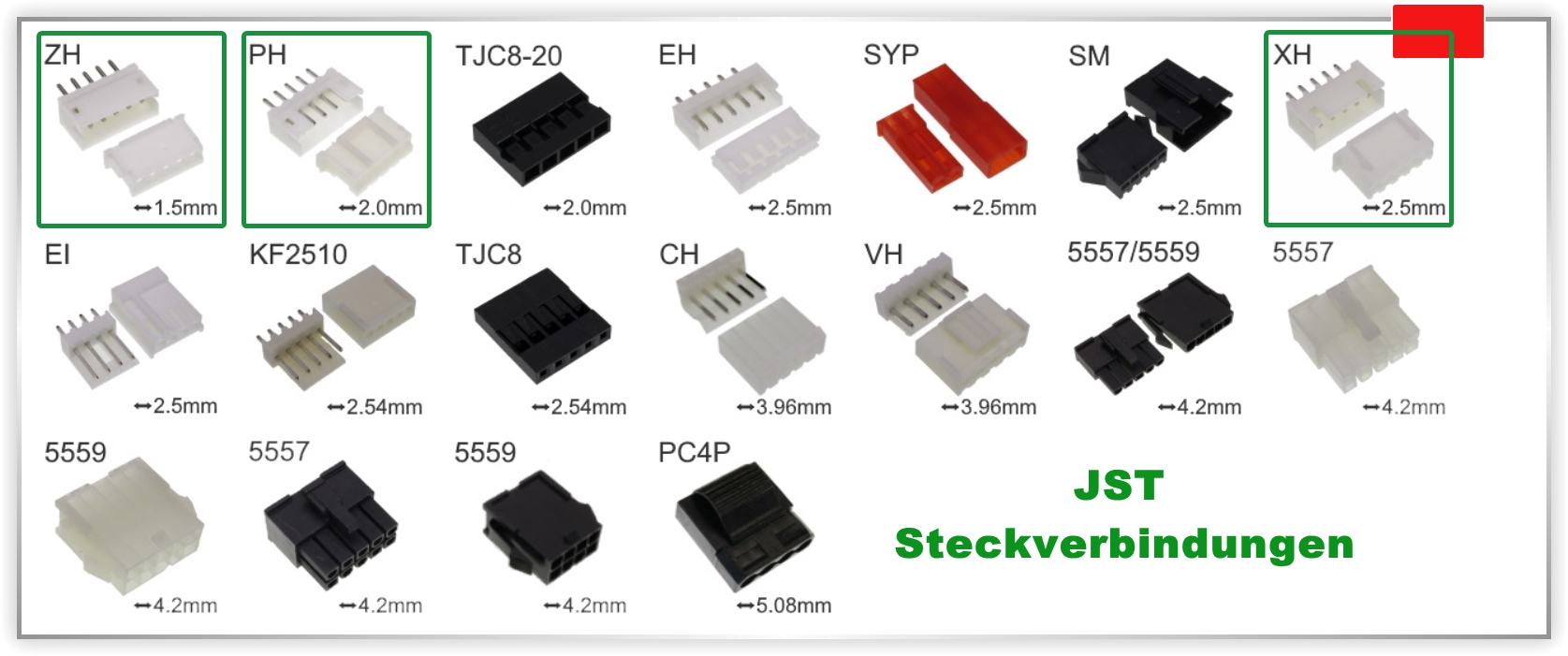

Die Abbildungen illustrieren verschiedene Steckverbindungen für elektronische Komponenten. Die mit grünem Rahmen hervorgehobenen Stecker und Buchsen sind JST-Steckverbindungen mit 5 Polen, die in Rasterabständen von 1.5 mm (ZH), 2.0 mm (PH) und 2.5 mm (XH) erhältlich sind.
