Für meinen kleinen 20-Watt-Diodenlaser plane ich den Bau einer effektiven Absaugeinrichtung, um die während des Betriebs entstehenden Schmauch zu beseitigen. Beim Schneiden produziert der Laserschneider erhebliche Mengen an „Abgasen“, die sich auf sämtlichen Bauteilen im Gehäuse ablagern und letztendlich den vorzeitigen Hitzetod des Lasermoduls begünstigen können. In einer Garage, wo diese kleinen Diodenlaser zum Einsatz kommen, ist wahrscheinlich keine Absaugeinrichtung erforderlich; das Garagentor kann geöffnet werden, und der Wind sorgt für die Ableitung der Abgase und Dämpfe. Wenn der Lasergravierer jedoch im Büro oder in der Wohnung betrieben werden soll, ist ein Gehäuse mit einer effektiven Absaugvorrichtung unerlässlich.
„Funktionierende Absaugvorrichtung“: Schmauch möglichst schnell aus dem Gehäuse saugen, bevor er sich auf Bauteile legt und sie beeinträchtigt.

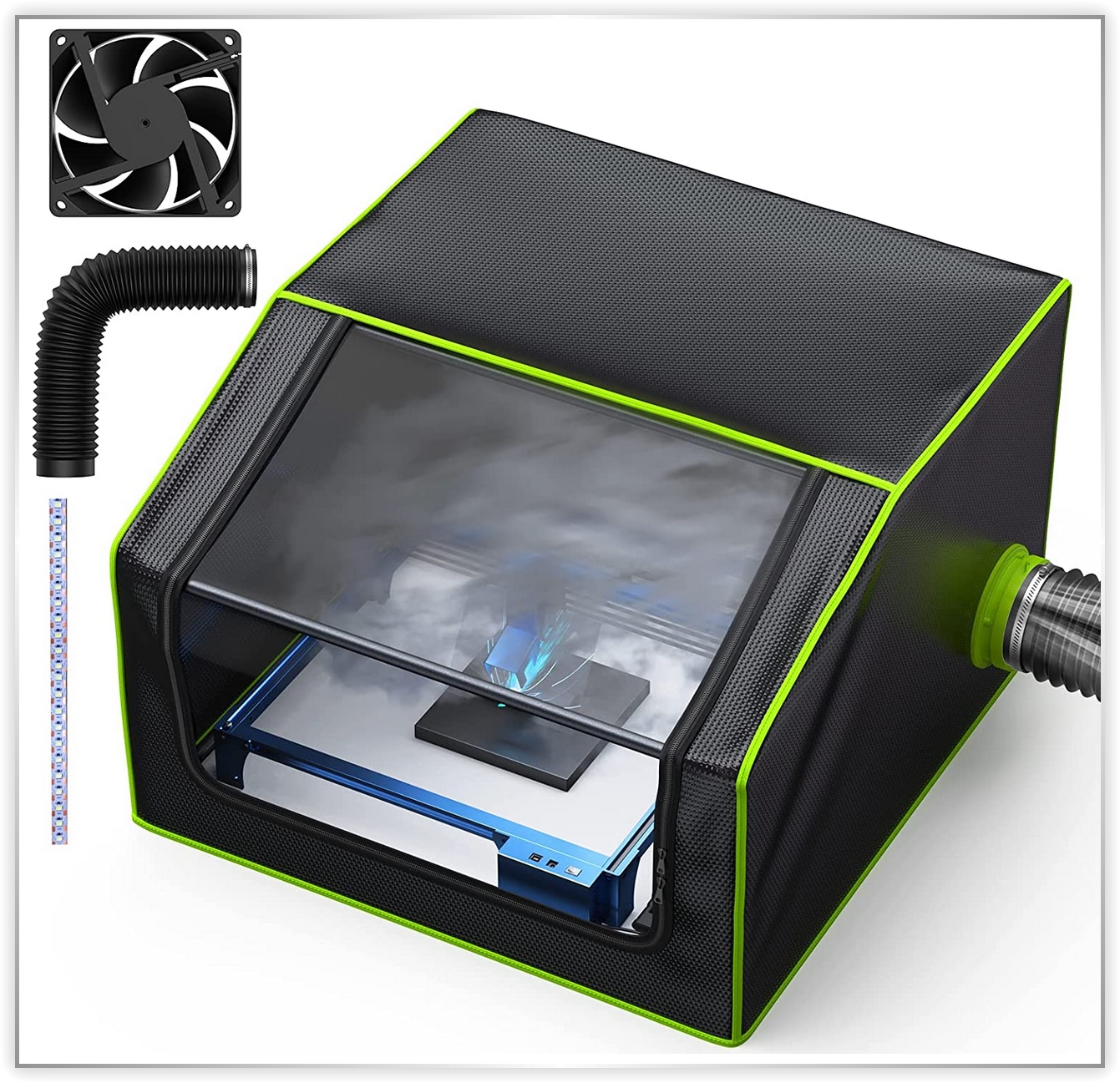

Es stehen kostengünstige, fertige Laser-Umhausungen zur Verfügung, die speziell für die kleinen China-Diodenlaser entwickelt wurden. Auch ich habe eine solche Umhausung erworben, um erste Testversuche mit dem neuen 20-Watt (optische Leistung) Sculpfun S30 Pro Max „blauen“ 445-nm-Laser durchzuführen.
Ein erster Test mit einem auf Amazon erworbenen Laser-Gehäuse gestaltete sich als unbefriedigend. Obwohl ein kleiner 12-Volt-Axiallüfter die Luft erfolgreich aus dem Gehäuse abführte, dauerte es zu lange, bis dieser Prozess vollständig abgeschlossen war. In der Zwischenzeit bildete sich ein grauer Film auf sämtlichen im Inneren befindlichen Komponenten.
Für kleinere gelegentliche Arbeiten auf dem Schreibtisch ist diese Lösung ausreichende. Wer hingegen 4mm Sperrholz regelmäßig schneidet, sollte sich nach einer anderen Absaugvorrichtung für seinen Dioden-Laser umsehen.

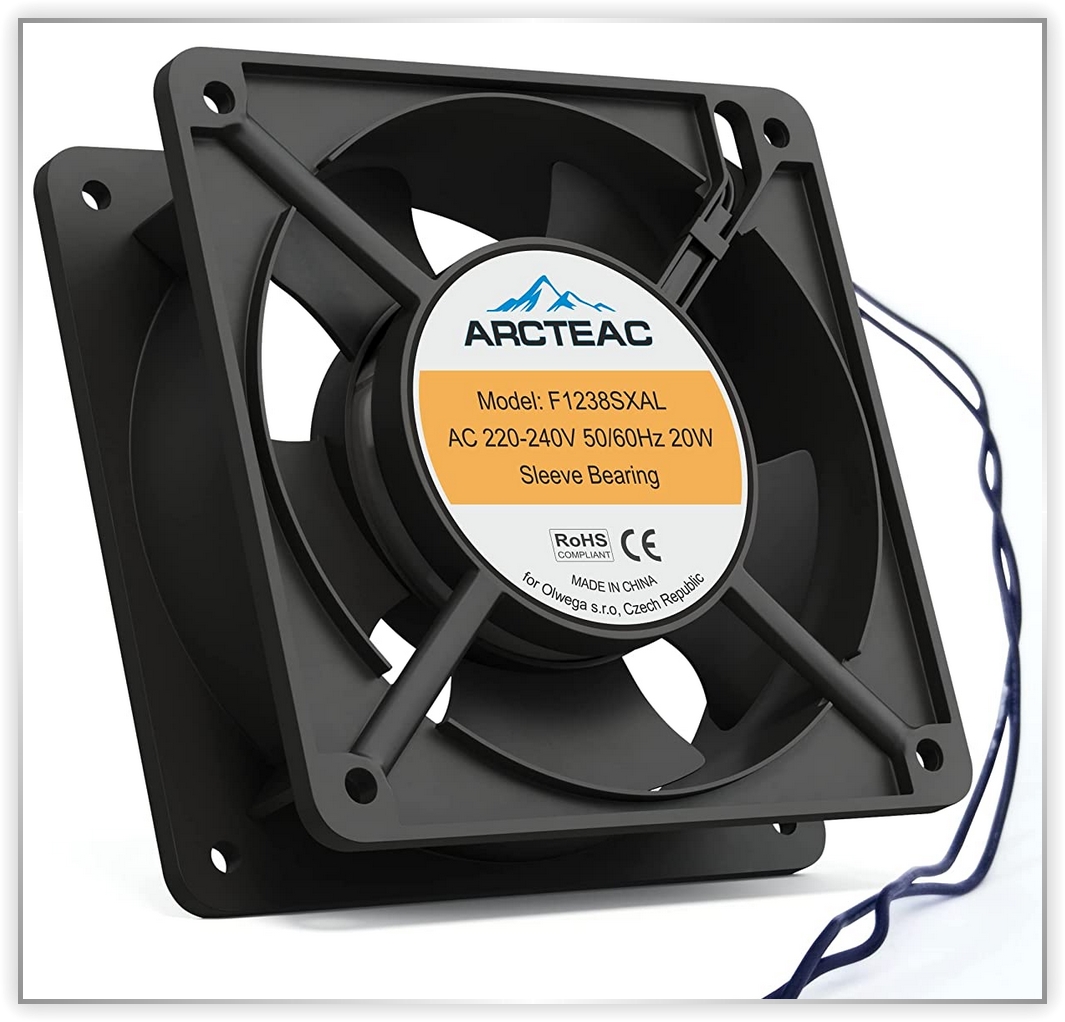

Ich ersetzte den 12 Volt Axiallüfter durch einen „stärkeren“ Axiallüfter.
Das Ergebnis war ebenfalls nicht zufriedenstellend. Zwar gelang es ihm, schneller Luft aus dem windigen Gehäuse zu ziehen, jedoch reichte der Unterdruck nicht aus, um die beim Laserschneiden unter dem Werkstück aufsteigenden Schmauchgase effektiv abzusaugen.
Anmerkung: Beim Gravieren entstehen über dem Werkstück Schmauchspuren. Im Gegensatz dazu wird beim Schneiden der Schmauch mithilfe des Air-Assist-Systems mit Druck nach unten durch das Werkstück gedrückt und gelangt durch das Wabengitter, wo er vom Bodenblech aufgehalten wird. Nur bei ausreichendem Unterdruck kann der Schmauch aus dieser Region „herausgelockt“ werden.
Als Nächstes kaufte ich ein „professionellen“ Lüfter.

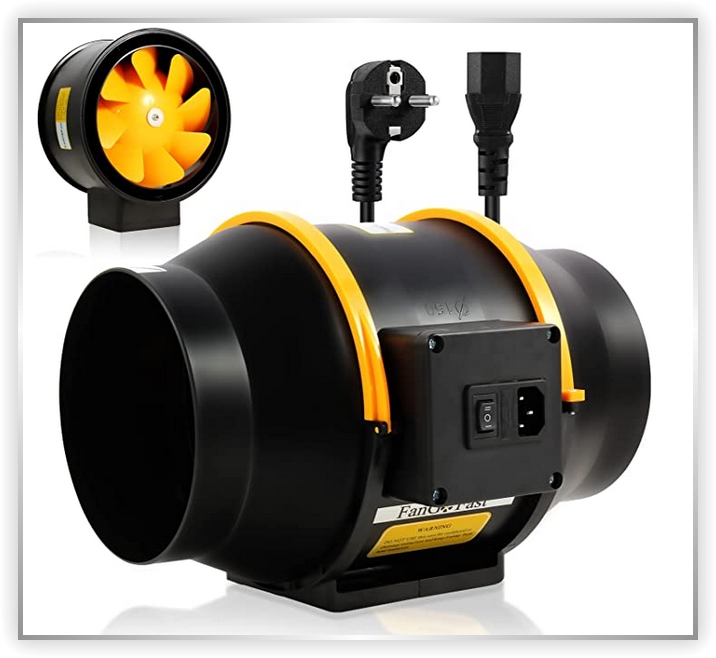

Dieser Kanalventilator ist im Vergleich zu den „billigen“ Lösungen ein „Kraftpaket“.
Wenn du nicht beabsichtigst, Reduzierstücke zu verwenden (da ein schmalerer Schlauch besser durch den Fensterspalt im Arbeitszimmer passt), und den 150 mm Schlauch direkt am Lasergehäuse montierst, entsteht durch den Lüfter ein derart starker Sog (Unterdruck), dass sich die seitlichen Wände meiner Laserumhausung sichtbar verformen. Selbst wenn ich mit 6 Bar Druckluft durch die Air-Assist-Düse arbeite, gelingt es diesem Ventilator, das Lasergehäuse nahezu leer zu saugen.
Axiallüfter sind weit verbreitet, kosteneffektiv und erzeugen einen hohen Volumenstrom. Allerdings ist ein erheblicher Unterdruck ebenso von Bedeutung, um den Schmauch aus selbst den abgelegensten Ecken des Lasergehäuses effizient zu entfernen.
